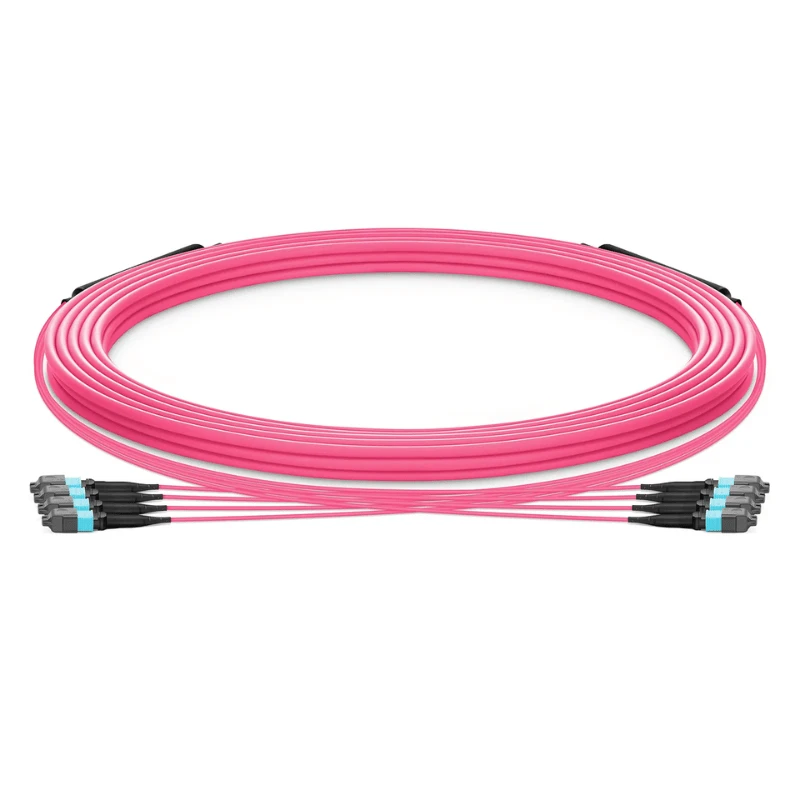

MPO Multimode Trunk Cable je -vláknová sestava s vysokou hustotou navržená pro strukturovanou kabeláž v datových centrech, podnikových serverovnách a vysokorychlostních sítích. Využívá před-ukončené MPO/MTP® konektory ke konsolidaci vícenásobných multimódových vláken do kompaktního trunkového spojení, čímž se snižuje práce s ukončováním v terénu a zjednodušuje se nasazení s vysokou-hustotou.

Kabel je k dispozici v multimódovém vláknu OM3, OM4 a OM5 a lze jej nakonfigurovat pro různé počty vláken, pohlaví konektorů, metody polarity, délky kabelů a požadavky na plášť.

Technické specifikace

Položka	Specifikace
Typ vlákna	Multimode OM3 / OM4 / OM5
Vláknové jádro	50/125 μm
Počet vláken	8/12/24 vláken; k dispozici více-konfigurací MPO
Konektor	MPO / MTP®
Pohlaví konektoru	Muž / Žena
Polarita	Typ A / Typ B / Typ C
Multimode polština	PC
Ztráta vložení	Standard Menší nebo rovno 0,35 dB; verze s nízkou ztrátou -méně než nebo rovna 0,20 dB
Kabelový plášť	PVC / LSZH / OFNP, v závislosti na konfiguraci
Typ kabelu	Konstrukce kulatého nebo svazkového kufru

Možnosti polarity a pohlaví

Správná polarita a pohlaví konektoru jsou zásadní pro zachování kontinuity přenosu-k{1}}přijímaní paralelních-optických spojů.

Typ A

Přímé-mapování vláken.

Typ B

Obrácené mapování vláken, běžně používané v duplexních paralelních -architekturách optiky.

Typ C

Spárujte-obrácené mapování pro konkrétní návrhy strukturované{1}}kabeláže.

Muž MPO

Kolíkový konektor pro zarovnání se zásuvkou.

Žena MPO

Unpined konektor pro použití s konektorem samec.

Požadovaná polarita by měla být specifikována společně s návrhem spojovacího zařízení, kazety nebo propojovacího panelu-než vybrána nezávisle.

Konstrukce kabelů

Sestava kufru používá továrně-ukončené multimódové vlákno s konstrukcí ochranného kabelu vhodnou pro organizovanou instalaci do racku a cesty. Jako výztužný prvek lze použít aramidovou přízi, zatímco vnější plášť lze vybrat podle požadavků na instalaci.

Mezi běžné možnosti pláště patří PVC pro běžné vnitřní použití, LSZH, kde je vyžadována nízká -kouřivost a bezhalogenová-konstrukce, a OFNP pro instalace s propustností-. Průměr kabelu se liší podle počtu vláken a konfigurace vedení, takže konečný vnější průměr by měl být potvrzen před specifikací kapacity cesty nebo hardwaru pro správu kabelů.

Aplikace datových center

MPO Multimode Trunk Cable je vhodný pro:

Rack-to{1}}skladujte páteřní připojení v-datových centrech s vysokou hustotou.
MPO patch-propojení panelů a kazet pro strukturovanou kabeláž.
Přepněte-na{1}}server a přepněte{2}}na{3}}přepínání propojení pomocí paralelní multimódové optiky.
Místnosti podnikového vybavení, kde-předem dokončené sestavy snižují práci při instalaci v terénu.
Upgrady sítě s vysokou{0}}hustotou vyžadující vyšší kapacitu vláken v omezeném prostoru racku.

Testování a zajištění kvality

Každá kabelová sestava může být před odesláním zkontrolována a otestována, aby se ověřila výrobní konzistentnost a optický výkon.
Mezi typické postupy-kontroly kvality patří:

100% testování ztráty vložení- pro dokončené sestavy.
Ukončete-kontrolu obličeje a čištění konektorů MPO.
Ověření polarity konektoru a mapování vláken.

Kontrola pohlaví a identifikace konektoru.
Vizuální kontrola pláště kabelu, bot a oblastí přerušení.
Individuální zkušební protokoly dodávané dle požadavků projektu.

Záznamy o zkouškách lze porovnat s identifikací kabelu nebo objednávkovou dokumentací pro vstupní kontrolu a sledovatelnost projektu.

Přizpůsobení a OEM

U objednávek OEM, systémových{0}}integrátorů a projektových objednávek lze hlavní kabel nakonfigurovat podle požadované síťové architektury, včetně:

Typ vlákna: OM3 / OM4 / OM5

Počet vláken a množství MPO

MPO/MTP® konektor pohlaví

Polarita typu A / B / C

Standardní nebo nízký-ztrátový optický výkon

Délka kabelu a délka přerušení

PVC / LSZH / OFNP plášť

Požadavky na identifikaci, označení a barvu kabelu

Balení-specifické pro zákazníka a soukromé označení

Balení a dodání

Hotové kmenové kabely MPO jsou jednotlivě chráněny, aby se zabránilo kontaminaci konektoru, ohnutí a poškození kabelu během manipulace a přepravy. Podle požadavků na zásilku lze specifikovat protiprachové krytky konektorů, ochranný obal a kartony nebo jiné exportní-balení.

Standardní konfigurace lze dodat dle dostupnosti výroby. Vlastní sestavy OEM jsou naplánovány podle složitosti konfigurace, množství, požadavků na testování a dostupnosti materiálu. Každá zásilka může být dodána s identifikací produktu a příslušnou zkušební dokumentací pro kontrolu.

FAQ

Otázka: Jak potvrdím, že hlavní kabel bude odpovídat mému stávajícímu systému MPO?

Odpověď: Potvrďte na obou koncích rozhraní konektoru, orientaci klíče, mapování vláken, konfiguraci kolíků a specifikace spojovacích komponent. U stávající instalace uvedení aktuálního čísla dílu MPO modulu, adaptéru nebo kabelu pomůže předejít nekompatibilitě během výměny nebo rozšíření.

Otázka: Mohou být hlavní kabely MPO dodávány v různých délkách pro stejný projekt?

A: Ano. V rámci stejné projektové specifikace lze vyrobit různé délky kabelů. Kupující by měli poskytnout požadovanou konečnou délku a tam, kde je to vhodné, přípustnou toleranci, aby bylo možné přesně naplánovat směrování stojanu a instalační vzdálenosti.

Otázka: Můžete poskytnout vzorek před hromadnou objednávkou?

A: Ano. Před hromadnou výrobou lze vyrobit vzorky pro ověření konfigurace. Vzorek by měl používat stejné uspořádání konektorů a klíčové technické požadavky určené pro výrobní zakázku, aby bylo možné zkontrolovat kompatibilitu a instalaci za skutečných podmínek projektu.

Otázka: Jsou k dispozici výkresy kabelů nebo rozměrové dokumenty pro technické schválení?

A: Ano. Pro kontrolu projektu lze poskytnout rozměrové výkresy a informace o konfiguraci. U složitých sestav kufrů mohou kupující před výrobou potvrdit celkovou délku, uspořádání konektorů, rozměry vylamování a požadavky na identifikaci.

Otázka: Jak by se mělo zacházet s kabely MPO kufru během instalace?

Odpověď: Netahejte kabel za konektory, nepřekračujte stanovené limity ohybu nebo nadměrně nezatěžujte vylamovací části. Koncové strany konektoru ponechte zakryté až do připojení a veďte kufr přes vhodné systémy{1}}pro správu kabelů, aniž byste sestavu rozdrtili nebo prudce ohýbali.

Otázka: Lze použít stejný hlavní kabel MPO pro různé přenosové rychlosti?

Odpověď: Potenciálně, ale kompatibilita závisí na typu transceiveru, rozpočtu optické linky, přenosové vzdálenosti a architektuře sítě. Kabel by proto měl být specifikován podle skutečných požadavků na optické zařízení a spoj, nikoli pouze podle nominální rychlosti přenosu dat.
