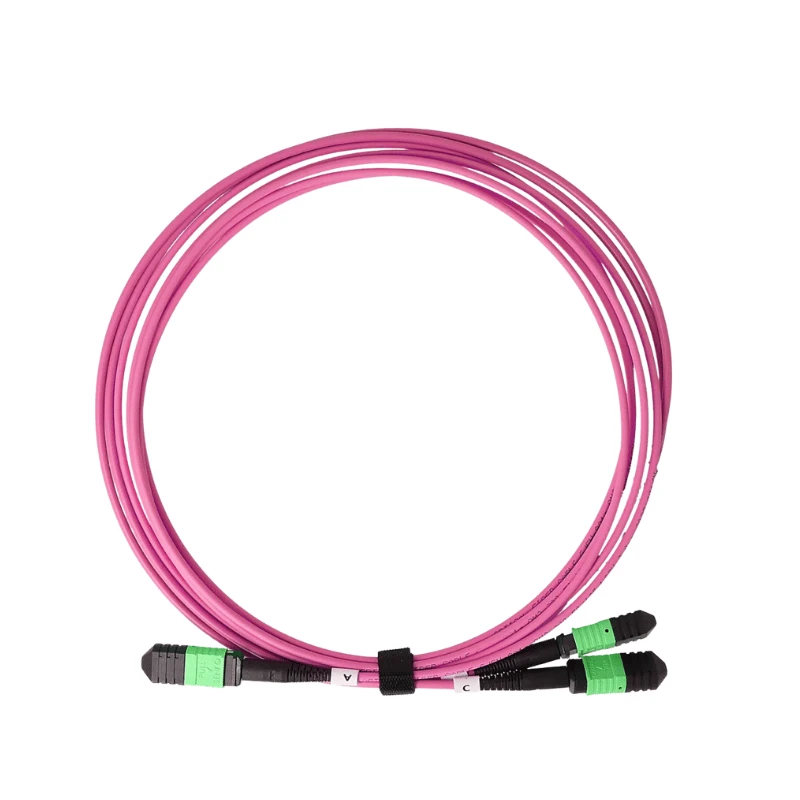

OM4 MPO Multimode Fibre Cable je továrně -ukončená, vysoko{2}}vláknová sestava pro strukturovanou kabeláž v datových centrech, podnikových sítích a krátkých -vysokodosahových- optických spojích. Pomocí OM4 50/125 μm vícevidových optických a více{8}}vláknových MPO konektorů podporuje paralelní-optické aplikace, jako je 40GBASE{11}}SR4 a 100GBASE-SR4, a zároveň snižuje počet konektorů a složitost instalace ve srovnání s individuálně ukončenými duplexními linkami.
Technické specifikace
|
Typ vlákna |
OM4 multimode, 50/125 μm |
|
Počet vláken |
8, 12, 16, 24 nebo 32 vláken |
|
Vlnová délka |
850/1300 nm |
|
Ztráta vložení MPO |
Standard Menší nebo rovno 0,70 dB; nízká-ztráta Menší nebo rovna 0,35 dB |
|
Návratová ztráta |
Větší nebo rovna 20 dB |
|
Průměr kabelu |
2,0 mm, 3,0 mm nebo přizpůsobené |
|
Provozní teplota |
-20 stupňů až +70 stupňů |
|
Platné normy |
IEC 61754-7, TIA-604-5 (FOCIS 5), RoHS, REACH a příslušné požadavky UL |
Možnosti polarity a pohlaví
K dispozici jsou konfigurace polarity typu A, typu B a typu C:
Typ A:Přímé-mapování vláken
Typ B:Obrácené mapování vláken
Typ C:Spárujte-obrácené mapování
Konektory MPO lze dodat jako samec (s vodícími kolíky) nebo samice (bez vodicích kolíků). Polarita a pohlaví by se měly shodovat s odpovídajícími kazetami, moduly, transceivery nebo kmenovými sestavami v cílovém kabelovém systému.
Konstrukce kabelů
Sestava využívá optická vlákna chráněná pevnostními členy z aramidové příze a -specifický vnější plášť. Možnosti bundy zahrnují LSZH, PVC, OFNR (Riser) a OFNP (Plenum). Kabely OM4 se běžně dodávají v barvách Erika fialová/purpurová nebo v jiných specifikovaných barvách, s vlastními barvami pláště a označením dostupným pro požadavky projektu.
Aplikace datových center
Sestavy OM4 MPO jsou vhodné pro-kabeláž datových center s vysokou hustotou, serverové--přepínací spoje, přepínače{4}}do{5}}přepínače, strukturované páteřní vlákna a projekty migrace sítě využívající paralelní multimódovou optiku. OM4 podporuje až 150 m pro 40GBASE-SR4 a 100GBASE-SR4 za specifikovaných podmínek optického systému.
Testování a zajištění kvality
Každá kabelová sestava je před odesláním ve výrobě testována. Ověření kvality může zahrnovat:
- Testování vložného útlumu a zpětného útlumu
- 3D interferometrová kontrola geometrie-čela MPO
- Mikroskopická-kontrola čela na kontaminaci a defekty
- Ověření spojitosti a polarity vlákna
- Finální konektor, značení a kontrola balení
Přizpůsobení a OEM
Produkce OEM/ODM je k dispozici pro počet vláken, délku kabelu, značku/typ konektoru, pohlaví, polaritu, stupeň ztráty vložení{0}}, materiál pláště, barvu pláště, strukturu kabelu, označení a balení. Sestavy s tažným-okem lze také specifikovat pro instalace vyžadující-protažení předem zakončených kabelů pomocí vedení nebo cest.
Balení a dodání
Každá sestava je samostatně chráněna anti-statickým obalem a obalem odolným proti vlhkosti-a může být dodána s protokolem o továrním testu. Standardní přepravní možnosti zahrnují DHL, UPS, FedEx, leteckou přepravu a námořní přepravu. Obchodní dokumentace může zahrnovat obchodní faktury, balicí listy a osvědčení o původu podle požadavků na místo určení a objednávky.
FAQ
Otázka: Jaká rozhraní konektorů lze použít s optickými kabely OM4 MPO?
Odpověď: Konektory MPO/MTP lze kombinovat s rozhraními LC, SC nebo jinými konektory pomocí vhodných vylamovacích nebo konverzních sestav. Kombinace konektorů by měla být specifikována podle portů zařízení a požadované architektury spojení.
Otázka: Jak mám vybrat požadovanou délku kabelu MPO?
Odpověď: Určete konečnou délku kabelu na základě skutečné trasy vedení, včetně vzdálenosti mezi stojanem-k-stojanem nebo stojanem-k-zařízení. U strukturované kabeláže se doporučuje ponechat dostatečnou vůli vedení, aby se zabránilo nadměrnému pnutí nebo těsným ohybům během instalace.
Otázka: Jaké informace bych měl poskytnout při žádosti o nabídku kabelu MPO?
Odpověď: V dotazu na nákup by měl být obvykle uveden počet vláken, délka kabelu, typ MPO, pohlaví konektoru, polarita, rozhraní konektoru, požadavek na plášť, stupeň ztráty vložení-, množství a cílová země. Poskytnutí modelu zařízení nebo transceiveru je také užitečné, když je třeba ověřit kompatibilitu.
Otázka: Může být kabel MPO dodáván s konektory různých značek?
A: Ano. Značky konektorů lze specifikovat pro projekty vyžadující kompatibilitu se stávající infrastrukturou MTP/MPO. Systém spojovacího konektoru a požadavky na klíčování by měly být potvrzeny před výrobou, zejména při míchání komponent od různých výrobců.
Otázka: Jsou k dispozici kabely breakout MPO pro připojení zařízení?
A: Ano. Konfigurace MPO-to{2}}LC a další průlomové konfigurace mohou být vytvořeny, když se multi-vláknový svazek MPO potřebuje připojit k jednotlivým portům duplexního zařízení. Mapování zlomových vláken by mělo být potvrzeno spolu s požadovanou polaritou před výrobou.
Otázka: Jaká je typická dodací lhůta pro objednávky kabelů OM4 MPO?
Odpověď: Standardní konfigurace se obvykle vyrábí do 3–7 pracovních dnů od objednávky a potvrzení technických detailů. Větší-objem nebo vysoce přizpůsobené objednávky mohou vyžadovat delší produkční čas, což by mělo být potvrzeno podle požadovaného harmonogramu dodání.
Otázka: Je k dispozici vzorová objednávka před hromadným nákupem?
A: Ano. Množství vzorků lze zajistit pro projekty, kde kupující potřebuje před schválením větší výrobní zakázky ověřit usazení konektoru, polaritu, mapování vláken, rozměry kabelů nebo optický výkon. Vzorové poplatky a náklady na dopravu jsou obvykle uvedeny samostatně.
