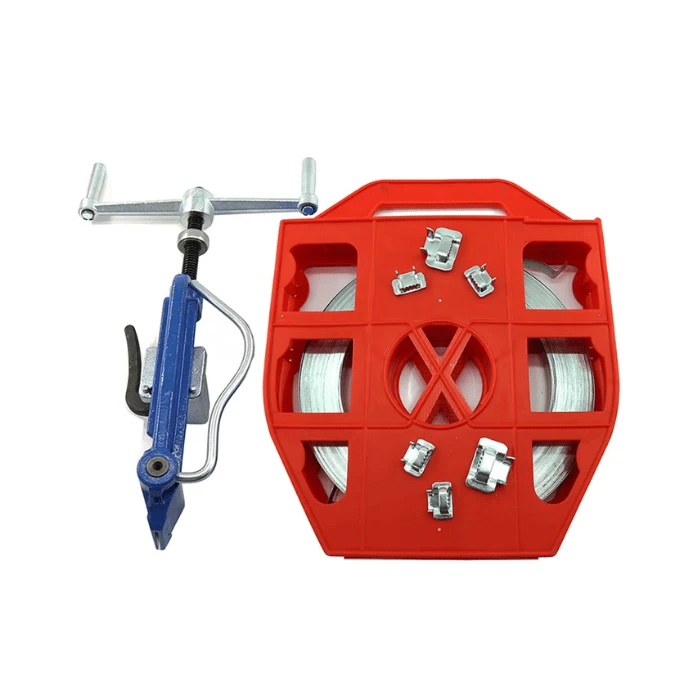

Standardní páskovací nástroj je ruční napínací nástroj určený pro instalaci nerezových a jiných kovových pásků kolem sloupů, kabelů, držáků, značek a užitkového hardwaru. Jeho zápustková-kovaná konstrukce kombinuje napínací mechanismus, pružinový{2}}uchopovač a vestavěný-řez v jednom ručním nástroji. Tento nástroj je vhodný pro upevnění telekomunikací, optických vláken, veřejných služeb, komunálních služeb a obecné infrastruktury, kde je vyžadováno řízené napětí pásma a bezpečné spojení sponou.
Specifikace nástroje
|
Parametr |
Specifikace |
|
Typ nástroje |
Ruční páskovací nástroj |
|
Kompatibilní šířka pásma |
1/4"–3/4" (6,35–19,05 mm) |
|
Kompatibilní tloušťka pásku |
0,015"–0,030" (0,38–0,76 mm) |
|
Maximální napětí |
2 400 lbf (10,68 kN) |
|
Délka nástroje |
10" (254 mm) |
|
Hmotnost nástroje |
4,0 lb (1,8 kg) |
|
Provozní teplota nástroje |
-40 stupňů F až 150 stupňů F (-40 stupňů až 65 stupňů) |
|
Operace |
Manuál |
|
Dokončit |
Modrý epoxidový práškový nátěr |
Struktura nástroje a princip fungování
Nástroj používá mechanický napínací systém k utažení kovového pásku kolem obrobku před zajištěním spony.
Zápustkově kované tělo nástroje:Poskytuje hlavní nosnou-konstrukci pro ruční napínání.
Napínací mechanismus:Převádí rotaci rukojeti na řízené napětí pásu.
Pružinový-drapák:Drží pásek během napínání a pomáhá udržovat pásku v poloze.
Nos nástroje a blok chapadla:Během napínání a tvarování spony veďte a držte pásku.
Rollover mechanismus:Vytváří páskové spojení kolem spony po aplikaci napětí.
Integrovaný řezák:Odstraňuje přebytečný pás po vytvoření spojení.
Princip činnosti je založen na třech mechanických činnostech: uchopení pásky, napnutí a vytvoření spony. Nástroj nedodává proud ani teplo; všechny operace napínání a řezání se provádějí ručně.
Provozní postup
Vyberte pásek a sponu:Ujistěte se, že šířka, tloušťka, materiál a spona jsou kompatibilní s nástrojem a aplikací.
Zabalit kapelu:Protáhněte pásku kolem tyče, kabelové podpěry, držáku nebo jiného obrobku a protáhněte jej sponou podle provedení spony.
Umístěte nástroj:Vložte pásek do oblasti uchopení nástroje a přitom udržujte sponu ve správné poloze.
Aplikujte napětí:Používejte napínací mechanismus, dokud páska nedosáhne požadovaného montážního napětí.
Vytvořte spojení:Otáčejte nástrojem přes sponu a zároveň ovládejte napínací mechanismus, abyste udrželi polohu pásku.
Odřízněte přebytek:Pomocí integrovaného řezáku odstraňte zbývající konec pásu.
Dokončete sponu:Zajistěte sponu podle jejích specifických požadavků na konstrukci a instalaci.
Pro konzistentní upevnění by měl pásek zůstat správně vyrovnán se sponou během napínání a přetáčení. Požadovaný způsob uzavírání tahem a přezkou- by měl odpovídat příslušné specifikaci systému páskování.
Kompatibilní pásky a přezky
Nástroj je určen pro páskování kovů ve specifikovaném rozměrovém rozsahu. Typické možnosti nerezové oceli zahrnují 201, 304 a 316 s výběrem materiálu na základě vystavení korozi a požadavků projektu.
Kompatibilní přezkové systémy mohou zahrnovat:
Ušní-přezky Lokt:Tradiční design spony pro ruční páskování.
Spony Tru-Lokt:Konstrukce přezky vyvinutý pro kompatibilní systémy ručního páskování a vizuální potvrzení pohybu přezky-křídla během instalace.
Další kompatibilní přezky z nerezové oceli:Musí odpovídat zvolené šířce pásma a dodržovat příslušné požadavky na instalaci.
Aplikace
Instalace optických kabelů
Upevnění kabelových držáků, svorek a podpůrného hardwaru ke sloupům.
01
Letecká telekomunikační infrastruktura
Instalace hardwaru souvisejícího s kabely-na sloupy a další konstrukce.
02
Utility a komunální projekty
Montáž štítků, komunikačního vybavení a dalšího{0}}hardwaru montovaného na sloup.
03
Průmyslové upevnění
Zajištění potrubí, hadic, držáků a zařízení kovovými páskami.
04
Venkovní infrastruktura
Aplikace vyžadující zapínání na pásek-a{1}}z nerezové oceli.
05
Kontrola kvality
Kontrola kvality by se měla vztahovat jak na vstupní komponenty, tak na výkon hotového{0}}nástroje. Mezi doporučené položky kontroly patří:
Rozměrová kontrola:Délka nástroje, kritické spojovací rozměry a kompatibilita pásku.
Funkční kontrola:Hladký chod napínací rukojeti, chapadla, řezačky a mechanismu převrácení.
Výkon v napětí:Ověření, že nástroj dosahuje specifikovaného rozsahu napětí bez abnormálního prokluzování nebo mechanické deformace.
Kontrola řezání:Zkontrolujte, zda řezačka zvládá specifikovanou maximální tloušťku pásu a vytváří čistý řez.
Kontrola povrchu:Zkontrolujte integritu povlaku, obnažený kov, korozi, otřepy a další viditelné vady.
Kontrola montáže:Ověřte upevňovací prvky, pohyblivé součásti, uchycení rukojeti a celkovou mechanickou integritu.
FAQ
Otázka: Mohu si objednat vzorky před zadáním hromadné objednávky?
A: Ano. K dispozici jsou vzorové objednávky pro hodnocení produktu, testování kompatibility a kvalifikaci distributora. Množství vzorku, cena a náklady na dopravu lze potvrdit podle zamýšlené aplikace.
Otázka: Jaké platební podmínky jsou k dispozici?
Odpověď: Obvykle přijímáme T / T, L / C, PayPal a kreditní kartu. Pokud požadujete jiný způsob platby nebo máte specifické platební podmínky, lze je projednat před potvrzením objednávky.
Otázka: Může být nástroj dodán s odpovídajícím páskem a přezkami?
A: Ano. Nástroj lze dodat jako součást kompletního páskovacího balíčku, včetně pásku z nerezové oceli a kompatibilních přezek.
Otázka: Může být nástroj dodáván se soukromým označením?
A: Ano. Dodávka OEM/soukromých-štítek může zahrnovat označení logem, štítky produktů, požadavky na barvu a přizpůsobené balení. Specifikace uměleckého díla a značení by měly být schváleny před hromadnou výrobou.
Otázka: Jak by měl být nástroj skladován, když se nepoužívá?
A: Nářadí skladujte v suchém, čistém prostředí a chraňte napínací a řezací mechanismy před vlhkostí, prachem a nárazy. Pro dlouhodobé-skladování lehce namažte příslušné pohyblivé části podle pokynů pro údržbu.
Otázka: Jsou k dispozici náhradní díly?
Odpověď: Náhradní díly lze dodat pro běžně opravitelné součásti, jako je řezačka, uchopovač, napínací součásti a další mechanické součásti, v závislosti na modelu a dostupnosti. Požadavky na náhradní-díly by měly být specifikovány při objednávání na dlouhodobé-projekty.
Otázka: Jaké dokumenty mohou být poskytnuty s objednávkou?
Odpověď: Typická obchodní dokumentace zahrnuje obchodní fakturu, seznam balení a přepravní dokumenty. Pokud to vyžaduje projekt nebo specifikace nákupu, lze dodat nákresy produktu, záznamy o kontrole, dokumenty související s materiálem{1} nebo jinou technickou dokumentaci.
Otázka: Jak mám specifikovat nástroj, když žádám o cenovou nabídku?
Odpověď: Uveďte požadované množství, cílovou aplikaci, preferovaný systém pásku a přezky, požadavky na OEM nebo soukromé-štítky, požadavky na balení, cílovou zemi a požadované obchodní podmínky. Tyto informace umožňují, aby nabídka pokrývala správnou konfiguraci produktu, balení a způsob dodání.
