Čína vlastní dodavatelé vícerežimových kabelů MPO/MTP z optických vláken - Přímý velkoobchodní prodej z továrny

MPO/MTP multimódový optický kabel

Vícevidové optické kabely MPO/MTP pro krátké{0}} a středně{1}}dosahové,-optické připojení s vysokou hustotou v datových centrech a vysokorychlostních síťových systémech. K dispozici s vícevidovými vlákny OM3, OM4 a OM{7}}/125 μm, konfigurace Base-8 nebo Base-12, vícenásobný počet vláken, pohlaví konektorů, typy polarity a možnosti optické ztráty.

Konfigurace kabelu se volí podle rozhraní transceiveru, přenosové rychlosti, vzdálenosti linky, kvality vlákna, počtu vláken, polarity a požadovaného optického výkonu.

Kabel s vysokou hustotou MPO Multimode Fiber Cable
Kabel s vysokou hustotou MPO Multimode Fiber Cable je předem-ukončený multi{1}}vláknový kabel navržený ke konsolidaci více multimódových optických kanálů prostřednictvím konektorových rozhraní...

Zobrazit více
Kabel MPO To LC Multimode Fiber
Kabel MPO to LC Multimode Fiber Cable je předem -ukončený přerušovací kabel, který propojuje více-vláknové rozhraní MPO/MTP s jednotlivými LC duplexními připojeními v multimódových optických...

Zobrazit více

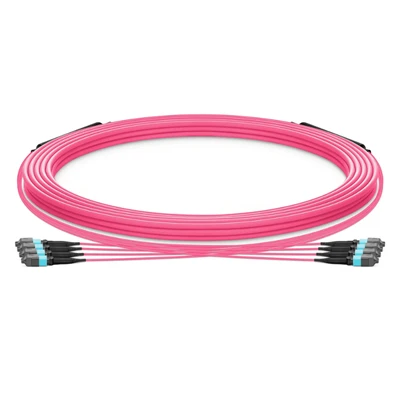

MPO Multimode kufrový kabel
MPO Multimode Trunk Cable je -vláknová sestava s vysokou hustotou navržená pro strukturovanou kabeláž v datových centrech, podnikových serverovnách a vysokorychlostních sítích.

Zobrazit více
OM5 MPO vícevidový optický kabel
Kabel OM5 MPO Multimode Fiber Cable je před-ukončená sestava vláken s vysokou{2}}hustotou využívající širokopásmové multimódové vlákno OM5 (WBMMF) a konektory MPO. Je navržen pro krátký-dosah,...

Zobrazit více
OM4 MPO vícevidový optický kabel
OM4 MPO Multimode Fibre Cable je továrně -ukončená, vysoko{2}}vláknová sestava pro strukturovanou kabeláž v datových centrech, podnikových sítích a krátkých -vysokodosahových- optických spojích....

Zobrazit více

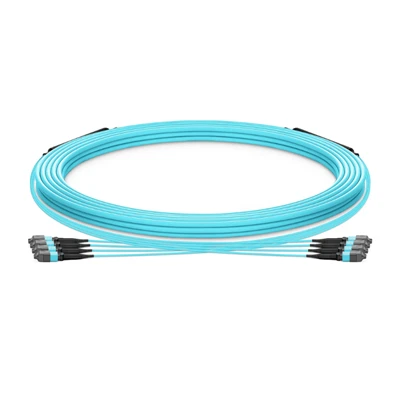

OM3 MPO vícevidový optický kabel
Kabel OM3 MPO Multimode Fiber Cable je továrně -ukončená multimódová optická sestava postavená z optického vlákna OM3 a vícevláknových konektorů MPO/MTP-.

Zobrazit více

Specifikace kabelu MPO/MTP s více režimy

Parametr	Dostupné možnosti
Typ vlákna	OM3 / OM4 / OM5
Velikost vlákna	50/125 μm
Vlnová délka	850/1300 nm
Konektor	MPO / MTP
Pohlaví	Muž / Žena
Polarita	Typ A / Typ B / Typ C
Počet vláken	8 / 12 / 24 / 48 / 72 / 144
Typ kabelu	Kulatá / mikro-distribuce / stuha
Bunda	LSZH / PVC / OFNP
Provozní teplota	-20 stupňů až +70 stupňů
Testování	IL / RL / 3D interferometrie / End-Inspekce obličeje
Možnosti shody	RoHS / REACH / CE / UL / CPR, kde je to vhodné

Skutečné dostupné konfigurace a označení shody závisí na zvolené konstrukci kabelu a požadavcích projektu.

Možnosti multimódových vláken OM3, OM4 a OM5

Naše multimódové optické kabely MPO/MTP používají 50/125 μm multimódové vlákno a jsou dostupné ve třídách OM3, OM4 a OM5 pro různé vysokorychlostní síťové architektury.

Typ vlákna	Typické použití	Klíčová úvaha
OM3	Odkazy s krátkým-dosahem 10G/40G/100G	Cenově-efektivní vícerežimová možnost pro zavedené sítě datových center
OM4	40G/100G a vyšší-rychlost připojení datových center	Vyšší šířka pásma a delší podporovaný dosah než OM3
OM5	Vysokorychlostní-multimodové a SWDM aplikace	Širokopásmové vícevidové vlákno pro více{0}}vlnný přenos

Skutečná přenosová vzdálenost závisí na transceiveru, přenosové rychlosti, rozpočtu optické linky a příslušném síťovém standardu. Před výrobou můžeme zkontrolovat kompletní konfiguraci.

Konfigurace MPO/MTP Base-8 a Base-12

Vícemódové sestavy MPO/MTP lze konfigurovat pro různé architektury vláken s vysokou{0}}hustotou, včetně systémů Base-8 a Base-12.

Základ-8:8-architektura optického přenosu běžně používaná u paralelních-optických aplikací a vysokorychlostního připojení datových center.

Základ-12:12-konfigurace vláken široce používaná ve strukturované kabeláži a páteřních systémech s vysokou hustotou.

Konektor MPO/MTP, pohlaví a polarita

Dodáváme sestavy MPO/MTP s různými konfiguracemi konektorů, aby odpovídaly požadavkům kompletního spojení.

Pohlaví konektoru

Samec:Konektor s vodícími kolíky

Žena:Konektor bez vodicích kolíků

Požadované pohlaví závisí na spojovacím zařízení, kazetě, adaptéru, kufru nebo architektuře záplatování.

Polarita

Dostupné konfigurace polarity zahrnují:

Typ A:Přímé-mapování vláken

Typ B:Obrácené mapování vláken

Typ C:Spárujte-mapování převrácených vláken

Polarita by měla být specifikována společně s transceiverem a spojovacími součástmi, aby bylo zajištěno správné směrování vysílacího/přijímacího vlákna.

Konstrukce kabelu a možnosti pláště

Multimódové sestavy MPO/MTP jsou k dispozici v různých konstrukcích kabelů a variantách pláště pro kabeláž datových center s vysokou hustotou a požadavky na instalaci.

Kulatý kabel

Univerzální-konstrukce pro trunkové a záplatovací aplikace

Mikro-distribuční kabel

Menší kabelový profil pro-velkou hustotu vedení a instalace s omezeným prostorem-

Pásový kabel

Více-vláknová pásková konstrukce pro-vysoký počet sestav

LSZH

Možnost pláště s nízkou -kouřivostí a bez halogenů- pro instalace se specifickými bezpečnostními požadavky

PVC

Standardní varianta pláště pro použitelné vnitřní instalace

OFNP

Plenum{0}}hodná konstrukce pro instalace vyžadující výkon kabelu OFNP

Délka kabelu, počet vláken, průměr kabelu, typ pláště a další konstrukční detaily se volí podle požadované konfigurace sestavy MPO/MTP.

Standardní-možnosti ztrát a nízkých{1}}ztrát

Vícevidové optické kabely MPO/MTP jsou nabízeny ve standardních -ztrátových a nízko{1}}ztrátových verzích, což umožňuje přizpůsobit různé požadavky na ztrátu konektoru rozpočtu optického spoje.

Konfigurace	Typické použití
Standardní-ztráta	Obecná datová centra a{0}}multimode optická propojení s vysokou hustotou
Nízká-ztráta	Vysokorychlostní{0}}linky, kde má ztráta vložení konektoru těsnější dopad na celkový rozpočet propojení

Optické parametry: Ztráta vložení (IL), Ztráta zpětného toku (RL), útlum vlákna a geometrie-čela konektoru.
Nízkoztrátové sestavy jsou k dispozici s vybranými konfiguracemi konektorů MPO/MTP a typy vláken. Stanovené limity IL/RL jsou potvrzeny podle konfigurace kabelu a požadavků projektu.

Aplikace

MPO/MTP multimodální optické kabely se primárně používají pro optickou konektivitu s vysokou -krátkou{1}}hustotou, včetně:

Podniková datová centra
Zařízení cloud computingu
Prostředí vysoce{0}}výkonných počítačů (HPC).
Propojení serverů a přepínačů
Strukturovaná kabeláž s vysokou{0}}hustotou
Páteř datového centra a distribuční spojení

Konfigurace kabelu se volí podle optických modulů, architektury racku, počtu vláken a požadované přenosové vzdálenosti.

Výrobní schopnosti

DIMI Fiber vyrábí MPO/MTP multimódové vláknové kabely a sestavy optických kabelů prostřednictvím sestavy integrovaných konektorů, přesného zakončení vláken, zpracování kabelů, optického testování a závěrečné kontroly. Naše produkční možnosti podporují standardní konfigurace MPO/MTP a také projekt-specifické sestavy vícevidových optických kabelů.

Automatizovaná a precizní{0}}asistovaná příprava vláken, štěpení, leštění a montáž konektorů
Řízené epoxidové vytvrzování pro zakončení konektoru
Opláštění kabelu a konstrukce kabelu pro různé požadavky na instalaci
Produkční podpora pro více{0}}vláknové sestavy a různé konfigurace MPO/MTP

Optická kontrola a testování

Každou hotovou sestavu MPO/MTP lze před odesláním otestovat podle objednané konfigurace.

Test / kontrola	Účel	Evidence kupujícího
Testování ztráty vložení	Ověřte optickou ztrátu sestavy s konektory	Výsledek testu IL
Testování návratnosti	Zkontrolujte výkon optického odrazu	Výsledek testu RL
3D interferometrie	Ověřte MPO/MTP koncovou-geometrii plochy	Záznam o kontrole geometrie
Ukončit-kontrolu obličeje	Zjistěte znečištění, škrábance, třísky a další vady	Výsledek kontroly
Polarita / mapování vláken	Ověřte pořadí a polaritu vláken	Záznam mapování vláken
Závěrečná kontrola kvality	Potvrďte konfiguraci kabelu podle objednávky	Závěrečný kontrolní záznam

Podle požadavků projektu lze dodat protokoly o zkouškách a inspekční záznamy.

Zakázková výroba vícerežimových kabelů MPO/MTP

Vyrábíme MPO/MTP vícevidové kabelové sestavy podle výkresů, kusovníků, vzorků nebo technických specifikací.
Přizpůsobení může zahrnovat:

Vlákno OM3 / OM4 / OM5
8–144 konfigurací vláken
Délka kabelu
Typ a pohlaví konektoru
Polarita typu A / B / C

Konstrukce kabelu a materiál pláště
Tah-oční soupravy
Barva bundy
Označení produktu a čárový kód
Jednotlivé zkušební protokoly

U projektových zakázek mohou zákazníci poskytnout model transceiveru, stávající specifikaci kabelu, výkres systému nebo kusovník pro kontrolu konfigurace před výrobou.

FAQ

Otázka: Můžete poskytnout vzorky před výrobní objednávkou?

A: Ano. Vzorové objednávky mohou být uspořádány tak, aby bylo možné ověřit usazení konektoru, konstrukci kabelu, konfiguraci vláken, optický výkon a kompatibilitu se stávajícím zařízením zákazníka před větší výrobní objednávkou.

Otázka: Jaké informace potřebujete k uvedení MPO/MTP multimódových optických kabelů?

Odpověď: Základní nabídka obvykle vyžaduje požadované množství, délku kabelu, konfiguraci vlákna, konfiguraci konektoru a konstrukci kabelu. U objednávek specifických pro projekt- nám poskytnutí modelu transceiveru, kusovníku, výkresu nebo stávajícího vzorku kabelu umožňuje zkontrolovat konfiguraci přesněji.

Otázka: Dokážete porovnat stávající kabel MPO/MTP?

A: Ano. Jako reference pro reprodukci lze použít stávající kabel, štítek produktu, výkres nebo vzorek. Před potvrzením výroby můžeme zkontrolovat konfiguraci konektoru, mapování vláken, konstrukci kabelu, rozměry a další identifikovatelné specifikace.

Otázka: Mohou být jednotlivé kabely označeny a sledovatelné?

A: Ano. V případě potřeby lze do sestavy kabelu začlenit produktové štítky, čísla dílů, čárové kódy, sériová čísla a další požadavky na identifikaci. Záznamy testů mohou být také spojeny se specifikovanou identifikací produktu.

Otázka: Jak jsou kabelové sestavy MPO/MTP baleny pro mezinárodní zásilky?

Odpověď: Balení lze nakonfigurovat podle délky kabelu, počtu vláken, požadavků na ochranu konektorů a způsobu dopravy. Koncové čela konektoru jsou během balení chráněny, aby se snížilo riziko kontaminace nebo mechanického poškození během přepravy.

Otázka: Můžete dodat kabely podle našeho kusovníku nebo specifikace projektu?

A: Ano. Výroba založená na kusovníku-je k dispozici pro projektové zakázky. Dodanou specifikaci lze před výrobou zkontrolovat a potvrdit požadovanou konfiguraci kabelu, množství, označení a další požadavky na nákup.

Otázka: Jaká je typická dodací lhůta pro objednávky kabelů MPO/MTP?

Odpověď: Doba dodání závisí na konfiguraci kabelu, počtu vláken, typu konektoru, množství, požadavcích na testování a aktuálním výrobním plánu. Potvrzená dodací lhůta je poskytnuta po kontrole technické konfigurace a množství objednávky.

Otázka: Můžete k zásilce poskytnout dokumentaci?

Odpověď: Dokumentaci lze dodat podle požadavků objednávky, včetně specifikací produktu, výsledků optických testů, záznamů o kontrole, informací o balení a dalších dohodnutých dokumentů o kvalitě.

Jako jeden z nejprofesionálnějších výrobců a dodavatelů multimódových optických kabelů MPO/MTP v Číně mají naše produkty na trhu dobrou pověst. Ujišťujeme vás, že velkoobchodní pokročilý multimódový optický kabel MPO/MTP vyrobený v Číně zde z naší továrny. K dispozici je také zákaznická služba.
