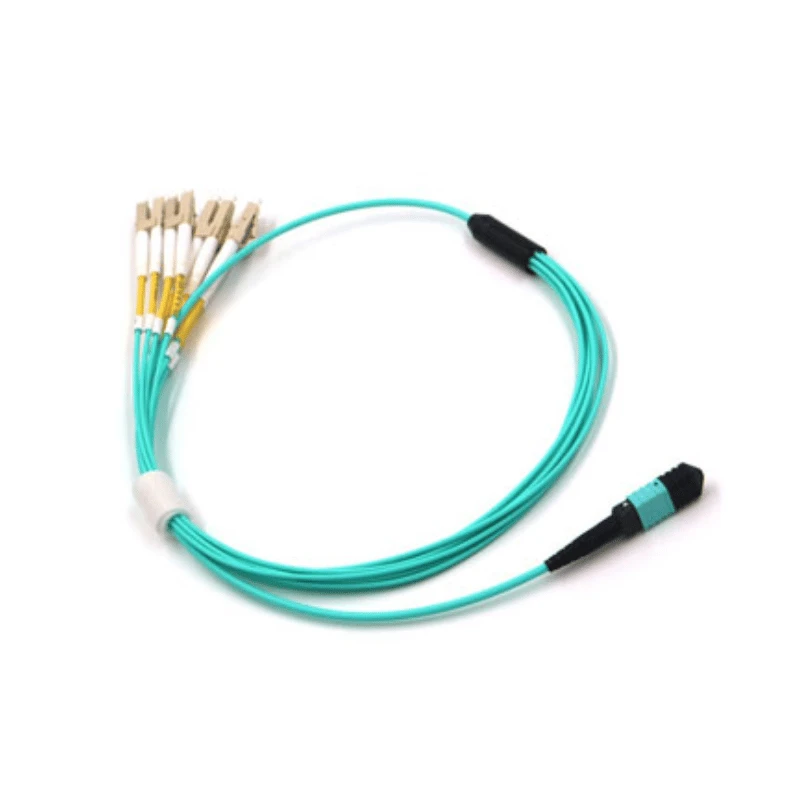

Kabel MPO to LC Multimode Fiber Cable je předem -ukončený přerušovací kabel, který propojuje více-vláknové rozhraní MPO/MTP s jednotlivými LC duplexními připojeními v multimódových optických sítích. Používá se k propojení kabeláže založené na MPO-se zařízením, záplatovacími systémy a distribučními body optických vláken, které používají duplexní porty LC.
Technické specifikace
|
Kategorie |
Parametr |
Specifikace |
|
Vlákno |
Typ vlákna |
OM3 / OM4 / OM5 Multimode |
|
Velikost vlákna |
50/125 μm |
|
|
Vlnová délka |
850 nm / 1300 nm |
|
|
Modální šířka pásma |
Větší nebo rovno 2000 MHz·km (OM3) / Větší než nebo rovno 4700 MHz·km (OM4) |
|
|
Konektor |
Konektor A |
MPO / MTP |
|
Konektor B |
LC Duplex, UPC |
|
|
Optický výkon |
Ztráta vložení |
Menší nebo rovno 0,35 dB |
|
Konfigurace |
Počet vláken |
8/12/24 vláken |
|
Polarita |
Typ A / Typ B / Typ C |
|
|
Kabel |
Bunda |
LSZH / OFNP / PVC |
|
Dodržování |
Dodržování |
RoHS / REACH |
|
Standardní konektor |
IEC 61754-7 |
Konstrukce kabelů
Možnosti bundy
Podle požadavků na instalaci jsou k dispozici varianty pláště LSZH, OFNP a PVC.
Délka kabelu
Celková délka kabelu může být specifikována podle požadované vzdálenosti připojení.
Délka průlomu
Délku přerušení lze specifikovat samostatně tam, kde je vyžadována definovaná poloha rozvětvení.
Počet vláken MPO a LC Breakout
Počet vláken MPO určuje odpovídající konfiguraci duplexního přerušení LC.
|
Počet vláken MPO |
LC Breakout |
Fibre Channels |
|
8F |
4 × LC Duplex |
8 |
|
12F |
6 × LC Duplex |
12 |
|
24F |
12 × LC Duplex |
24 |
K úplnému-přerušení duplexu vláken používá každý duplex LC dvě vlákna. Počet aktivních kanálů se může lišit v závislosti na připojeném zařízení.
Přizpůsobení konektorů a polarity
Rozhraní MPO/MTP:Rozhraní MPO/MTP je nakonfigurováno tak, aby odpovídalo odpovídajícímu konektoru určenému pro optické spojení.
Připnutí MPO:Připnuté nebo nepřipnuté konfigurace MPO lze sladit s protilehlým rozhraním, aby bylo zajištěno správné mechanické vyrovnání.
LC Duplex rozhraní:Duplexní strana LC poskytuje jednotlivá leštěná připojení UPC-pro zařízení nebo záplatovací rozhraní.
Shoda polarity:Polarita typu A, typu B nebo typu C je konfigurována podle požadovaného mapování vláken připojeného systému MPO.
Před{0}}výrobní potvrzení:Konektor a konfiguraci polarity lze před výrobou ověřit podle stávajícího rozhraní MPO nebo projektové specifikace.
Optický výkon
Ztráta vložení sestavy:Kabelová sestava MPO-to{1}}LC je specifikována s vložnou ztrátou menší nebo rovnou 0,35 dB pro příslušnou konfiguraci. Tato hodnota představuje příspěvek k optické ztrátě hotové sestavy a může být zahrnuta jako samostatná součást do rozpočtu ztráty spoje.
Posouzení ztráty odkazu:Pro úplné spojení MPO-do{1}}LC zahrnuje celková optická ztráta také odpovídající rozhraní MPO, připojení LC a další konektorované součásti v optické cestě. Specifikace kabelové sestavy by proto měla být vyhodnocena společně s rozpočtem ztrát celého spoje.
Kontrola kvality
100% optické testování:Každá dokončená kabelová sestava prochází před odesláním 100% zkouškou vložného útlumu a zpětného útlumu, aby se ověřil optický výkon hotové sestavy.
3D kontrola geometrie:Geometrie konektoru MPO/MTP je ověřena 3D kontrolou interferometrem, včetně klíčových parametrů ferule, jako je výška vlákna, poloměr zakřivení a offset vrcholu.
End-Inspekce obličeje:Koncové plochy konektoru jsou před odesláním zkontrolovány na stav povrchu a znečištění, aby se omezily problémy s připojením související-s kontaminací.
Dokumentace individuálního testu:Optická zkušební data pro dokončenou kabelovou sestavu mohou být poskytnuta podle požadavků na kontrolu objednávky.
Kontrola konfigurace RFQ
Sestavy MPO-to{1}}LC kombinují několik požadavků na rozhraní a rozměry, které musí odpovídat zamýšlenému optickému připojení.
U RFQ může DIMI před výrobou zkontrolovat předložený počet vláken, konfiguraci konektoru, polaritu, délku kabelu a požadavky na přerušení.
Pokud je k dispozici stávající rozhraní MPO nebo konfigurace zařízení, mohou být příslušné informace o připojení zahrnuty do RFQ pro kontrolu konfigurace.
FAQ
Otázka: Jaký je rozdíl mezi MPO a MTP konektorem?
Odpověď: MPO je standardizované rozhraní více{0}}vláknových konektorů, zatímco MTP je značková verze řady konektorů MPO. Požadované rozhraní by mělo odpovídat konektoru použitému ve stávajícím optickém systému.
Otázka: Může kabel MPO na LC připojit hlavní kabel MPO přímo k LC zařízení?
A: Ano. Přerušovací kabel MPO-to{2}}LC poskytuje spojení mezi více-vláknovým rozhraním MPO a jednotlivými duplexními porty LC. Počet vláken, konfigurace konektoru a polarita musí odpovídat stávající konfiguraci vedení a vybavení.
Otázka: Lze vybrat vícerežimový kabel MPO na LC pouze na základě rychlosti transceiveru?
Odpověď: Ne. Fyzické rozhraní transceiveru, optický typ, konfigurace vlákna a polarita musí být zváženy společně. Vyšší přenosová rychlost sama o sobě neurčuje, zda je multimódová sestava MPO-do{3}}LC kompatibilní se zamýšleným optickým spojem.
Otázka: Lze použít přerušovací kabely MPO na LC při upgradu stávajícího kabelového systému datového centra?
A: Ano. Oddělovací sestavy MPO-to{2}}LC lze použít jako rozhraní mezi stávající -páteřní sítí založenou na MPO a zařízením na bázi LC{4}} během upgradů kabeláže nebo projektů migrace. Před výměnou nebo rozšiřováním by měl být zkontrolován počet stávajících kabelových vláken, polarita, konfigurace konektorů a rozhraní zařízení.
Otázka: Jsou k dispozici možnosti pláště LSZH a OFNP pro kabely z optických vláken MPO až LC?
A: Ano. Možnosti pláště LSZH a OFNP jsou k dispozici pro instalace, kde konstrukce kabelu musí splňovat specifikované požadavky na nízkou kouřivost nebo vzduchový prostor. Požadovaný plášť by měl být vybrán podle příslušných požadavků na instalaci.
Otázka: Jaké informace by měly být poskytnuty při žádosti o nabídku MPO na LC optické kabely?
Odpověď: RFQ by měla obsahovat požadovaný typ vlákna, počet vláken, polaritu, délku kabelu, délku přerušení, typ pláště a množství. Pokud je třeba potvrdit kompatibilitu konfigurace, lze také poskytnout informace o odpovídajícím rozhraní MPO nebo připojeném zařízení.
Otázka: Jaká je standardní dodací lhůta pro hromadné objednávky optických kabelů MPO na LC?
Odpověď: Standardní dodací lhůta je 7–15 pracovních dnů. U naléhavých projektů datových center a časově -citlivých objednávek lze projednat urychlené služby.
