Adaptérový kabel MPO/MTP
Společnost DIMI Fiber vyrábí adaptérové kabely MPO/MTP pro-vláknová spojení s vysokou hustotou mezi rozhraními MPO/MTP a specifikovanými optickými zařízeními nebo distribučními systémy. K dispozici jsou konfigurace pro vlákna OS2, OM3, OM4 a OM5 s 8, 12, 16 a 24 vlákny, kolíkovými nebo nekolíkovými konektory, polaritou typu A/B/C, standardními nebo vlastními délkami a pláštěm z PVC, LSZH nebo OFNP.
-
![Adaptérový kabel MPO samice na samec]()
Adaptérový kabel MPO samice na samecAdaptérový kabel MPO Female To Male je z výroby -ukončená více-vláknová sestava s MPO samičím konektorem na jednom konci a MPO konektorem samec na druhém. Samičí konec používá vyrovnávací otvory,... -

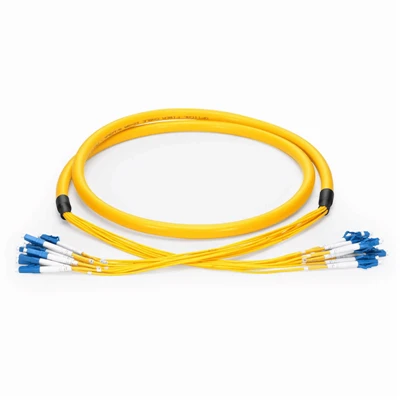

![Adaptérový kabel MTP na LC]()
Adaptérový kabel MTP na LCAdaptérový kabel MTP na LC je z výroby -ukončená sestava optických vláken, která propojuje-rozhraní MTP/MPO s vysokou hustotou k několika duplexním rozhraním LC. Je navržen pro strukturovanou... -

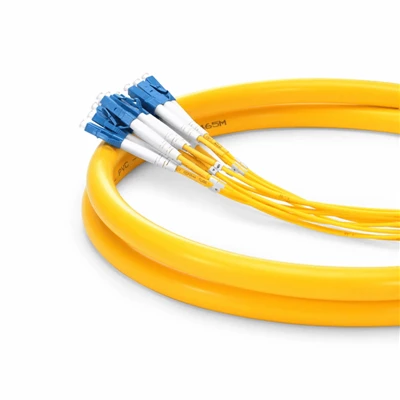

![Kabel adaptéru MPO na FC]()
Kabel adaptéru MPO na FCAdaptérový kabel MPO do FC je z výroby-ukončená sestava optických vláken, která připojuje rozhraní MPO/MTP k jednotlivým rozhraním FC. Je určen pro datová centra, telekomunikační sítě, optické... -

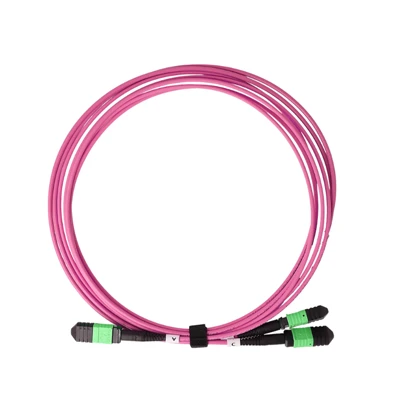

![Adaptérový kabel MPO na SC]()
Adaptérový kabel MPO na SCAdaptérový kabel MPO na SC je z výroby -ukončená sestava rozvětvení optických vláken, která připojuje-rozhraní MPO/MTP® s vysokou hustotou k jednotlivým optickým rozhraním SC. Sestava může být... -

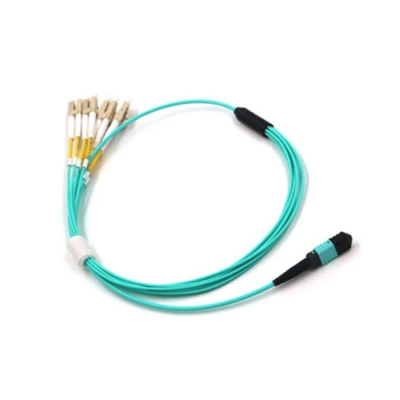

![Adaptérový kabel MPO na LC]()
Adaptérový kabel MPO na LCAdaptérový kabel MPO na LC je z výroby -ukončený více{1}}vláknový kabel, který připojuje-rozhraní MPO/MTP s vysokou hustotou k jednotlivým duplexním portům LC. Používá se k přechodu mezi paralelní...
Typy adaptérových kabelů MPO/MTP
DIMI Fiber dodává MPO/MTP kabelové sestavy pro různá rozhraní konektorů, konfigurace vláken a požadavky na polaritu.
Adaptérový kabel MPO na MPO
Před-ukončené kabelové sestavy MPO pro přímé propojení mezi kompatibilními rozhraními MPO. K dispozici se specifikovaným počtem vláken, konfigurací pinů, polaritou a délkami kabelů.
Adaptérový kabel MTP na MTP
Vícevláknové sestavy-založené na MTP pro vysokou-hustotu připojení mezi kompatibilními rozhraními MTP. Konfigurace s kolíky nebo bez -připojení se vybírají podle protilehlých konektorů.
Adaptérový kabel MPO/MTP na LC
Převádí vícevláknové MPO/MTP rozhraní na LC připojení pro zařízení, distribuční systémy a specifické breakout konfigurace. Počet vláken, polarita, typ konektoru a délka kabelu se konfigurují podle aplikace.
Adaptérový kabel MPO/MTP na SC
Poskytuje konfiguraci rozhraní MPO/MTP-na{1}}SC pro systémy vyžadující připojení více vláken na jedné straně a připojení SC na straně druhé.
Kabel pro převod polarity MPO
Navrženo pro specifické požadavky na mapování vláken MPO a konverzi polarity. Konfigurace typu A, typu B nebo typu C jsou k dispozici podle existující architektury propojení.
Vlastní adaptérový kabel MPO/MTP
Vlastní sestavy lze vyrábět se specifikovaným typem vlákna, počtem vláken, kombinací konektorů, konfigurací kolíků, polaritou, mapováním vláken, délkou kabelu a pláštěm. Pro ověření konfigurace lze poskytnout stávající kabely, výkresy, kusovníky nebo čísla dílů konektorů.
Konfigurace kabelu adaptéru MPO/MTP
Sestava kabelu může být specifikována podle rozhraní konektoru, konfigurace vlákna a požadavků na instalaci.
|
Parametr |
Dostupné možnosti |
|
Konektor |
MPO / MTP |
|
Pin konektoru |
Připnuto / nepřipnuto- |
|
Počet vláken |
8/12/16/24 vláken |
|
Typ vlákna |
OS2 / OM3 / OM4 / OM5 |
|
Polarita |
Typ A / Typ B / Typ C |
|
Délka kabelu |
Standardní délky / Vlastní délka |
|
Bunda |
PVC / LSZH / OFNP |
|
Provozní teplota |
-20 stupňů až +70 stupňů |
|
Dodržování |
IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, kde je to možné |
|
Materiálové požadavky |
RoHS / REACH; příslušné požadavky na zpomalování hoření- |
Specifikace jsou před výrobou potvrzeny podle zvolené konfigurace konektoru, vlákna a kabelu.
Kompatibilita rozhraní MPO/MTP
Kabely adaptéru MPO/MTP jsou nakonfigurovány tak, aby odpovídaly rozhraní konektoru, konfiguraci kolíků, počtu vláken, typu vlákna, polaritě a mapování vláken připojeného zařízení nebo stávajícího kabelu.
Mezi typické konfigurace patří:
MPO/MTP na MPO/MTP:Připojuje kompatibilní MPO/MTP rozhraní na vláknových kazetách, kmenových kabelech, propojovacích panelech, transceiverech a dalších optických zařízeních.
MPO/MTP na LC:Propojuje multivláknové MPO/MTP rozhraní s vybavením nebo distribučními komponenty pomocí LC připojení.
MPO/MTP na SC:Propojuje rozhraní MPO/MTP se specifikovanými optickými zařízeními nebo distribučními komponenty na bázi SC-.
Připnuto k nepřipnuto-Připnuto:Konfigurace kolíků konektoru se volí podle protilehlého konektoru.
Typ A / B / C Polarita:Polarita a mapování vláken se konfigurují podle požadovaného uspořádání vlákna -k-vláknu.
OS2 / OM3 / OM4 / OM5:Typ vlákna je vybrán tak, aby odpovídal stávající optické infrastruktuře a připojenému zařízení.
Kabely adaptéru MPO/MTP vyžadují správnou konfiguraci protikusu konektoru. Připnuté a nepřipnuté verze- se vybírají podle konektoru na protilehlé straně.
Připnuto / Muž:Obsahuje zarovnávací kolíky pro umístění proti kompatibilnímu -nekolíkovému konektoru.
Ne-připnuto / žena:Používá zarovnávací kolíky protilehlého konektoru pro zarovnání konektoru.
Rozhraní MPO / MTP:Konfigurace vícevláknového konektoru pro-vysokou hustotu připojení.
MPO/MTP na LC nebo SC:K dispozici pro konkrétní převod rozhraní a konfigurací breakout.
U objednávek výměny nebo systémového{0}}souladu lze k ověření požadované konfigurace kolíků použít stávající číslo dílu konektoru nebo vzorek kabelu.
Mapování polarity a vláken
Polarita určuje, jak jsou jednotlivá vlákna mapována mezi dvěma konci sestavy MPO/MTP. Zvolená polarita musí odpovídat vybavení a architektuře propojení.
|
Polarita |
Mapování vláken |
|
Typ A |
Přímé-mapování |
|
Typ B |
Obrácené mapování |
|
Typ C |
Párové-převrácené mapování |
DIMI Fiber může vyrábět sestavy podle specifikovaných požadavků na polaritu a mapování vláken. V případě nejasných konfigurací poskytněte informace o stávajícím kabelu, výkresu systému, kusovníku nebo mapování vláken pro ověření před výrobou.
Aplikace
Adaptérové kabely MPO/MTP se používají v:
Optická infrastruktura datového centra
Distribuční systémy vláken s vysokou-hustotou
Telekomunikační infrastruktura
Zařízení podnikové sítě
Vysoce{0}}výkonná výpočetní prostředí
Rozšíření a rekonfigurace sítě
Výměna a údržba optických kabelů
Vhodnost závisí na kompletním optickém kanálu, včetně typu vlákna, transceiveru, polarity, konfigurace konektoru a ztráty kanálu.
DIMI Fiber před odesláním ověřuje kabely adaptéru MPO/MTP podle specifikovaného konektoru, vlákna a konfigurace polarity.
Kontrola kvality může zahrnovat:
Geometrie konektoru:3D interferometrická kontrola poloměru zakřivení, odsazení vrcholu a vyčnívání vlákna.
Koncový-stav obličeje:Digitální mikroskopická kontrola koncových ploch konektoru podle příslušných kritérií IEC 61300-3-35.
Optické testování:Testování vložného útlumu, zpětného útlumu a optické kontinuity podle specifikované konfigurace.
Mapování vláken:Ověření kontinuity a polarity vlákna-k{1}}v případě potřeby.
Záznamy testů:Individuální optická testovací data mohou být dodána s objednávkou tam, kde je specifikováno.
Požadavky na testování jsou potvrzeny spíše podle zvoleného typu vlákna, konfigurace konektoru a polarity než aplikováním jediné specifikace na všechny kabely adaptéru MPO/MTP.
DIMI Fiber podporuje zakázkovou výrobu adaptérových kabelů pro projekty OEM, síťové nasazení a požadavky na výměnu.
Přizpůsobení může zahrnovat:
- Typ vlákna: OS2 / OM3 / OM4 / OM5
- Počet vláken: 8/12/16/24
- MPO nebo MTP konektor
- Připnutá nebo nepřipnutá- konfigurace
- Polarita typu A, B nebo C
- Určené mapování vláken
- Konfigurace MPO/MTP na LC nebo SC
- Délka kabelu
- PVC, LSZH nebo OFNP plášť
- Tam, kde je to možné,-těžká nebo pancéřovaná průbojná konstrukce
- Soukromé značení
- Vlastní čárové kódování
- Kitt nebo hromadné balení
Zákazníci mohou jako výrobní referenci poskytnout výkres, stávající kabel, kusovník, číslo dílu konektoru, rozhraní zařízení nebo vzorek.
