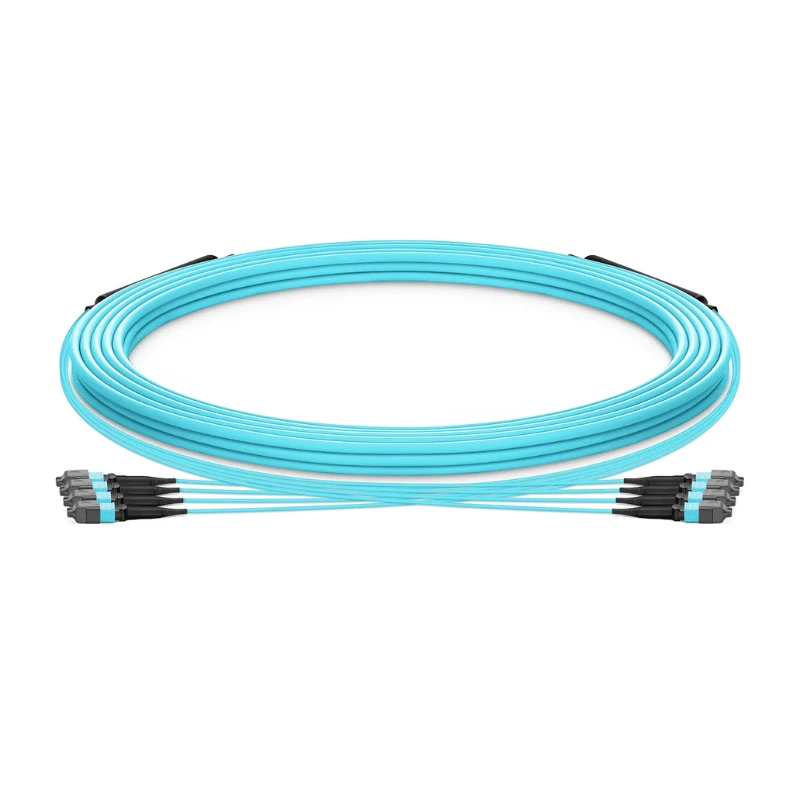

Kabel OM3 MPO Multimode Fiber Cable je továrně -ukončená multimódová optická sestava postavená z optického vlákna OM3 a vícevláknových konektorů MPO/MTP-.
Technické specifikace
|
Parametr |
Specifikace |
|
Typ produktu |
OM3 MPO vícevidový optický kabel |
|
Typ vlákna |
OM3 multimódové vlákno |
|
Velikost vlákna |
50/125 μm |
|
Vlnová délka |
850 nm / 1300 nm |
|
Počet vláken |
8/12/24/48/72/144 vláken |
|
Typ konektoru |
MPO / MTP |
|
Konektor A |
Muž / Žena; Připnuto / Odepnuto |
|
Konektor B |
Muž / Žena; Připnuto / Odepnuto |
|
Polarita |
Typ A / Typ B / Typ C |
|
Struktura kabelu |
Kulatý kabel / mikro{0}}distribuční kabel / plochý kabel |
|
Materiál bundy |
LSZH / PVC / OFNP |
|
Délka kabelu |
Vlastní délka |
|
Provozní teplota |
-20 stupňů až +70 stupňů |
|
Optické testování |
Ztráta vložení / Ztráta návratu |
|
Kontrola konektoru |
End-Inspekce obličeje / Inspekce 3D interferometrem |
|
Dodržování |
RoHS / REACH / CE; Konfigurace UL 910 a CPR podléhají příslušné konstrukci kabelu |
Vlastnosti vlákna OM3
Třída vlákna OM3 definuje multimódové přenosové charakteristiky optické cesty, zatímco zakončení MPO/MTP určuje, jak jsou jednotlivé kanály vláken prezentovány na rozhraní zařízení.
Výkon na-úrovni sestavy
U sestavy OM3 MPO jsou specifikace vlákna a zakončení konektoru hodnoceny jako hotová optická cesta spíše než jako nezávislé popisy komponent.
Konfigurace ztráty
DIMI poskytuje různé stupně ztrát MPO/MTP, což umožňuje specifikovat hotovou sestavu podle požadavků na optickou-ztrátu připojeného spoje.
Podmínky přenosu
Dosažitelná přenosová vzdálenost závisí na úplném optickém spojení, včetně transceiverů, pasivních komponent a dostupného optického rozpočtu, spíše než na specifikaci kabelu v izolaci.
Konstrukce kabelů
Struktura kabelu
Zvolená konstrukce kabelu definuje vnitřní uspořádání a mechanickou ochranu multi{0}}vláknové sestavy před ukončením MPO/MTP.
Ochrana vláken
Zvolená konstrukce seskupuje a chrání jednotlivá vlákna podle zadaného provedení kabelu a počtu vláken.
Specifikace bundy
Konstrukce pláště je definována společně s požadovanými mechanickými a environmentálními požadavky a požadavky na shodu hotového kabelu.
Ukončení MPO
Konfigurace konektoru:Konektory MPO/MTP jsou z výroby ukončeny podle zadaného typu konektoru, pohlaví, konfigurace kolíků a mapování koncových{0}}konektorů{1}}vláknových vláken.
Mapování polarity a vláken:Zadaná polarita definuje vztah polohy vlákna- mezi dvěma konci konektoru, přičemž dokončená sestava je před odesláním ověřena podle potvrzeného mapování.
Ověření kvality produktu
Optické testování
Každá dokončená sestava je před odesláním podrobena testování vložného útlumu a zpětného útlumu podle potvrzené optické specifikace.
01
Geometrie konektoru
Geometrie MPO konektoru je ověřena měřením 3D interferometrem, včetně výšky vlákna, poloměru zakřivení a apex offsetu.
02
Ukončit-kontrolu obličeje
Koncové čela konektoru jsou před uvolněním hotové sestavy zkontrolovány na povrchové vady a znečištění.
03
Ověření polarity
Kontinuita a polarita vlákna jsou kontrolovány proti specifikovanému mapování, aby se ověřila korespondence kanálů v sestavě.
04
Sledovatelnost produktu
Tam, kde je specifikováno serializované hlášení, může být hotový kabel propojen s jeho zaznamenanými optickými a konektorovými kontrolními daty prostřednictvím přiděleného identifikačního čísla.
05
FAQ
Otázka: Lze kabel OM3 MPO použít ve spoji obsahujícím vlákno OM4?
Odpověď: Smíšené spoje OM3/OM4 by měly být před nasazením vyhodnoceny podle specifikace transceiveru a rozpočtu systému, protože celkový výkon závisí na kombinované specifikaci vlákna a komponent.
Otázka: Co by mělo být potvrzeno před zadáním opakované objednávky kabelu OM3 MPO?
Odpověď: Schválená specifikace produktu, předchozí reference objednávky nebo výrobní vzorek by měly být použity k potvrzení dohodnuté konfigurace před opakovanou výrobou.
Otázka: Může být schválený vzorek použit jako výrobní reference pro objednávku kabelu OM3 MPO?
A: Ano. Schválený vzorek může sloužit jako výrobní reference, pokud jsou jeho konfigurace a příslušné požadavky na kontrolu zdokumentovány ve specifikaci potvrzené objednávky.
Otázka: Může DIMI vyrobit kabel OM3 MPO podle stávající specifikace zákazníka?
A: Ano. Stávající zákaznická specifikace může být použita jako výrobní reference, když jsou požadovaná konfigurace, technické požadavky a kritéria kontroly jasně definovány a potvrzeny před výrobou.
Otázka: Co je normálně požadováno pro cenovou nabídku kabelu OM3 MPO?
Odpověď: Množství projektu, cílové datum dodání, číslo stávajícího dílu, schválený vzorek nebo odkaz na předchozí objednávku mohou dodavateli pomoci připravit nabídku na požadovanou konfiguraci.
Otázka: Lze dodávat kabely OM3 MPO pro objednávky OEM nebo soukromých{1}}štítek?
Odpověď: Požadavky na OEM nebo soukromé{0}}štítky mohou být začleněny do potvrzené výrobní specifikace, včetně dohodnuté identifikace produktu, štítkování, balení a požadavků na dokumentaci.
Otázka: Jaké dokumenty lze požadovat pro objednávku kabelu OM3 MPO?
Odpověď: Kupující mohou specifikovat požadované protokoly o zkouškách, záznamy o identifikaci produktu, záznamy o kontrole nebo jinou dokumentaci kvality jako součást požadavků na dokumentaci objednávky.
Otázka: Jak mohou kupující vyhodnotit dodavatele kabelů OM3 MPO před zadáním výrobní objednávky?
Odpověď: Kupující si mohou před schválením výrobní zakázky prohlédnout specifikace produktu dodavatele, proces schvalování vzorků, záznamy o optických testech, schopnost kontroly konektorů, příslušné certifikace a výrobní dokumentaci.
