Jednorežimový optický kabel MPO/MTP

Jednorežimové sestavy optických kabelů MPO/MTP pro vysokohustotní optické propojení, prodloužené přenosové vzdálenosti a paralelní optické připojení. K dispozici v konfiguracích Base-8 a Base{10}}12 s možnostmi 8-, 12, 16 a 24 vláken, konfigurace konektorů APC, polarita typu A/B/C a standardní, nízkoztrátové a ultranízkoztrátové výkonnostní třídy.

Jednorežimový optický kabel MPO do LC
Jednorežimový vláknový kabel MPO do LC je továrně -ukončená sestava OS2, která převádí více-vláknové rozhraní MPO/MTP na jednotlivá duplexní připojení LC.

Zobrazit více
Propojovací kabel MPO Single Mode
Jednorežimový propojovací kabel MPO je z výroby -ukončená více{1}}vláknová optická sestava využívající na obou koncích jednovidové-vláknové vlákno a rozhraní kompatibilní s MPO/MTP{4}}.

Zobrazit více
Jednorežimový kmenový kabel MPO
MPO Single Mode Trunk Cable je továrně -ukončená více-optická sestava s optickými vlákny využívající OS2 jedno-vláknové vlákno a MPO/MTP-kompatibilní konektory na obou koncích.

Zobrazit více

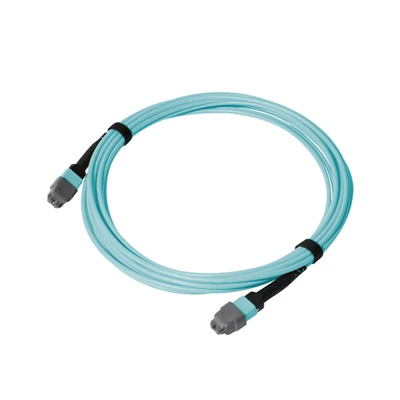

Jednorežimový optický kabel OS2 MTP
Jednorežimový optický kabel OS2 MTP je továrně -ukončená hlavní sestava MTP/MPO využívající jednorežimové vlákno OS2 9/125 μm-, s více-vláknovými konektory na obou koncích pro přímé spojení mezi...

Zobrazit více
OS2 MPO jednorežimový optický kabel
OS2 MPO Single Mode Fiber Cable je továrně -ukončená multi-optická sestava pro optická vlákna pro vysokou-jednotnou{4}}konektivitu v datových centrech, telekomunikacích a dalších strukturovaných...

Zobrazit více

Možnosti specifikace jednorežimového optického kabelu

Naše jednorežimové kabely MPO/MTP-používají jednorežimové vlákno OS2-pro optické spoje, kde je kritická přenosová vzdálenost, ztráta vložení a-kontrola rozpočtu připojení.

Specifikace	Možnosti
Typ vlákna	OS2 Single Mode
Třída vlákna	G.652.D / G.657.A1 / G.657.A2
Počet vláken	8/12/16/24 vláken
Základní konfigurace	Základ-8 / Základ-12
Provozní vlnová délka	1310/1550 nm
Rozsah WDM	Možnosti 1270–1330 nm podle aplikace
Polarita	Typ A / Typ B / Typ C
Provozní teplota	-20 stupňů až +70 stupňů

G.657.A1 a G.657.A2 vlákna necitlivá na ohyb-jsou k dispozici pro-směrování s vysokou hustotou, kde je třeba vzít v úvahu menší poloměr ohybu a{6}}prostorová omezení kabelu.

Standardní, nízký-ztrátový a ultra{1}}nízký-ztrátový výkon

Jednorežimové sestavy MPO/MTP-jsou dostupné v různých stupních ztráty{1}}vkládání, aby vyhovovaly různým rozpočtům optických spojů.

Výkonnostní stupeň	Maximální ztráta vložení
Norma	Menší nebo rovno 0,70 dB
Nízká ztráta	Menší nebo rovno 0,35 dB
Ultra-nízká ztráta (ULL)	Menší nebo rovno 0,25 dB

Požadovaný stupeň ztráty by měl být zvolen podle specifikace transceiveru, počtu spárovaných spojení, přenosové vzdálenosti a dostupného rozpočtu optického výkonu. Konfigurace ULL jsou k dispozici pro systémy, kde má ztráta konektoru těsnější dopad na celkový rozpočet spojení.

Konfigurace MPO/MTP Base-8 a Base-12

Architektury Base-8 a Base-12 podporují různá rozhraní pro přenos paralelních vláken a zařízení.

Base-8 Single Mode MPO

Konfigurace Base-8 jsou k dispozici pro optické systémy využívající 8-paralelní rozhraní a jsou vhodné pro architektury s vysokou hustotou spojené s novějšími vysokorychlostními optickými připojeními.
Dostupné konfigurace zahrnují:

8vláknové sestavy MPO/MTP
Konektory samec nebo samice
Typ A / Typ B / Typ C polarita
Konfigurace konektorů APC
Standardní, nízké-ztrátové a ULL výkon
Zakázkové délky a konstrukce kabelů

Base-12 Single Mode MPO

Základní{2}}12 konfigurace poskytuje 12vláknovou konektivitu pro zavedené MPO/MTP kabelové architektury a páteřní aplikace s vysokou hustotou.
Dostupné konfigurace zahrnují:

12vláknové sestavy MPO/MTP
24vláknové sestavy využívající dvě 12vláknová rozhraní
Konektory samec nebo samice
Typ A / Typ B / Typ C polarita
konfigurace APC
Standardní a nízké-ztrátové možnosti

MPO/MTP konektor a kompatibilita polarity

Jedno{0}}režimová připojení MPO/MTP vyžadují správné pohlaví konektoru, mapování vláken, polaritu a konfiguraci koncové-plošky.

Typ A:Přímé-mapování vláken

Typ B:Reverzní mapování vláken

Typ C:Spárujte-mapování převrácených vláken

Samec:Nainstalované vodicí kolíky

Žena:Vodicí čepy vynechány

APC:Konfigurace fyzického kontaktu pod úhlem 8 stupňů pro použitelná jednorežimová rozhraní

U náhradních kabelů nebo projektových objednávek lze pro ověření konfigurace poskytnout model zařízení, specifikace rozhraní, stávající vzorek kabelu, výkres nebo mapování vláken.

Konstrukce jednorežimového kabelu MPO/MTP

Pro instalační prostor, vedení a mechanické požadavky jsou k dispozici různé konstrukce kabelů.

Konstrukce kabelů	Typický požadavek
Kulatý kabel	Obecná strukturovaná kabeláž a směrování zařízení
Plochá stuha	Uspořádání paralelních vláken s vysokou{0}}hustotou
Mikro kabel	Snížený průměr kabelu a omezený prostor pro vedení

Možnosti pláště zahrnují LSZH, OFNP, OFNR a PVC v závislosti na požadavcích na instalaci a příslušných místních předpisech.

Single Mode vs. Multimode MPO/MTP

Primárním rozdílem mezi touto kategorií a vícevidovými kabely MPO/MTP je optické vlákno a přenosová architektura.

Položka	Jeden režim MPO/MTP	MPO/MTP Multimode
Vlákno	OS2	OM3 / OM4 / OM5
Velikost jádra	9/125 μm	50/125 μm
Typická vlnová délka	1310/1550 nm	850 nm
Přenosový dosah	Dlouhá-vzdálenost	Kratší-vzdálenost
Typické použití	Páteř, DCI, telekomunikace, inter{0}}budova	Odkazy na datová centra s krátkým-dosahem
Vysokorychlostní-rozhraní	Jedno{0}}režim DR/FR a související systémy	Multimode SR systémy

Vyberte jeden režim, pokud zařízení specifikuje vlákno OS2, spojení vyžaduje rozšířený dosah nebo dostupný optický rozpočet vyžaduje přenosové charakteristiky pro jeden režim.

Jednorežimové kabelové aplikace MPO/MTP

Propojení datového centra

Sestavy OS2 MPO/MTP s vysokou-hustotou pro připojení mezi datovými sály, síťovými distribučními oblastmi a optickými spoji-s delším dosahem.

Optické připojení 400G / 800G

Konfigurace Base-8 a další paralelní-vlákna pro kompatibilní architektury vysokorychlostních optických transceiverů.

Telekomunikační a operátorské sítě

Konektivita MPO/MTP pro jedno{0}}režimové páteřní sítě a distribuční systémy s vysokou-hustotou vláken.

WDM a paralelní optické systémy

Jednorežimové sestavy podporující optické systémy využívající 1310 nm, 1550 nm nebo použitelné rozsahy vlnových délek WDM.

Inter{0}}Building Fiber Links

Před-ukončené jednorežimové{1}}připojení pro propojení mezi budovami, místnostmi s vybavením a síťovými distribučními body.

Optické testování a ověřování kvality

Každou MPO/MTP jednorežimovou kabelovou sestavu{0}} lze před odesláním ověřit podle zadané optické a fyzické konfigurace.

Ztráta vložení a návratnost:Testováno při specifikovaných vlnových délkách, včetně 1310 nm a 1550 nm.

3D interferometrická kontrola:Kontroluje výšku vlákna, poloměr zakřivení, odsazení vrcholu a geometrii objímky.

End-Inspekce obličeje:Kontroluje škrábance, důlky, znečištění a další-vady na čelní straně.

Ověření polarity:Potvrzuje mapování vláken typu A, B nebo C.

Konečná kontrola konfigurace:Ověřuje počet vláken, typ konektoru, pohlaví, polaritu, konstrukci kabelu, délku a označení.

Podle požadavků projektu a objednávky lze poskytnout dokumentaci k testování na{0}}úrovni dávky.

Naše výhody ve výrobě kabelů MPO/MTP

50,000+ m² výrobních prostor

Více než 50 000 m² výrobních prostor podporuje vyhrazené oblasti pro montáž kabelů z optických vláken, výrobu konektorů, výrobu hardwaru a závěrečné testování.

Certifikovaný management kvality ISO-

Certifikace ISO 9001:2015, ISO 14001 a TL 9000 poskytují dokumentovaný rámec řízení kvality pro výrobu a kontrolu kvality.

50+ Inženýři a technici

Více než 50 inženýrů a techniků podporuje vývoj produktů, zlepšování procesů, prototypování a přizpůsobená řešení optických vláken.

Flexibilní výrobní kapacita

Roční kapacita více než 2 milionů konektorových sestav, 500 000 metrů optického kabelu, 100 000 distribučních boxů a 200 000 hardwarových doplňků podporuje jak hromadnou výrobu, tak zakázkové zakázky.

FAQ

Otázka: Jaké vlákno se používá v MPO/MTP single{0}}kabelech?

Odpověď: Standardní typ vlákna je OS2 single{1}}mode, s možnostmi G.652.D, G.657.A1 a G.657.A2 dostupnými podle aplikace.

Otázka: Je MPO/MTP single{0}}režim normálně APC?

Odpověď: APC se běžně používá pro jedno{0}}režimové aplikace MPO/MTP, kde optické rozhraní vyžaduje fyzický kontakt pod úhlem a vyšší návratnost-ztrátového výkonu. Leštění konektoru musí odpovídat rozhraní zařízení.

Otázka: Co je kabel Base-8 MPO?

Odpověď: Kabel Base-8 MPO používá architekturu rozhraní s 8 vlákny a používá se s optickými systémy navrženými pro paralelní připojení s osmi vlákny.

Otázka: Jaký je rozdíl mezi nízko{0}}ztrátovými a ultra-nízko{2}}ztrátovými MPO kabely?

Odpověď: Konfigurace s nízkými-ztrátami poskytují vložný útlum až do zadaného nízkého-ztrátového limitu, zatímco konfigurace ULL se zaměřují na těsnější vložný-ztrát, jako je menší nebo rovna 0,25 dB. Příslušná známka závisí na rozpočtu propojení systému.

Otázka: Lze vlákno G.657.A2 použít v kabelech MPO/MTP?

A: Ano. G.657.A2 ohyb-necitlivé jednorežimové vlákno{4}}může být specifikováno tam, kde je vyžadováno vysoko-směrování nebo přísnější řízení ohybů.

Otázka: Můžete poskytnout vlastní MPO/MTP single{0}}kabely?

A: Ano. Pro požadavky projektu lze specifikovat počet vláken, konfiguraci základny, polaritu, pohlaví konektoru, délku kabelu, stupeň ztráty, konstrukci kabelu, plášť, označení a balení.
