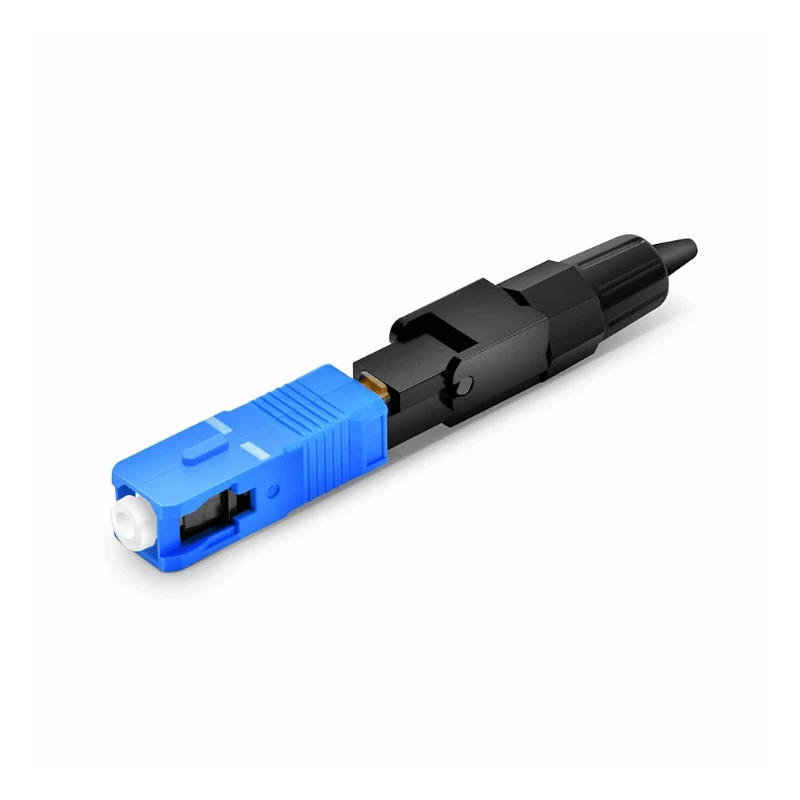

Optický kabel SC UPC konektor

Optický kabel SC UPC Connector je z výroby-smontovaný SC konektor určený pro jedno{1}}režimové zakončení a propojení optických kabelů. Využívá 2,5mm keramickou objímku a strukturu spojky push{4}}pro stabilní spojení s kompatibilními adaptéry SC. Standardní konfigurace je vhodná pro jednovidové vlákno 9/125 μm{8}} a 2,0 mm kabel, přičemž pro požadavky projektu jsou k dispozici jiné průměry kabelů a konfigurace sestavy.

Konektor se skládá ze zirkoniové keramické objímky, pouzdra konektoru, vyrovnávacích součástí a tahové-nástavce. 2,5mm objímka poskytuje standardizované spojovací rozhraní SC, zatímco spojovací mechanismus push{3}}pull umožňuje přímou instalaci a odstranění z adaptérů SC.

Koncový povrch UPC je leštěný, aby poskytoval fyzický kontakt mezi sdruženými povrchy vláken a kontroloval optický odraz. Pouzdro konektoru chrání vnitřní zarovnávací strukturu, zatímco tahová-botka snižuje mechanické namáhání přechodu kabelu-do{3}}konektoru.

Standardní verze je navržena pro jednorežimové vlákno 9/125 μm, včetně aplikací typu OS2-. U sestav využívajících vlákno -necitlivé na ohyb lze také specifikovat kompatibilitu podle příslušné kategorie vláken ITU-T. ITU-T G.657 pokrývá -ztrátu-jednorežimového vlákna a kabelu necitlivého na ohyb{13}} používaných zejména v přístupových a vysokohustotních instalacích.

Konektor by měl být vybrán podle režimu vlákna, průměru kabelu, rozhraní adaptéru, typu leštění a prostředí aplikace.

Telekomunikační sítě:Propojení zařízení, distribuční rámce a přenosové spoje

Ftth/fttx:Optická distribuce a optická připojení-na straně předplatitele

datová centra:Patching a konektivita zařízení tam, kde jsou specifikována rozhraní sc

Podnikové sítě:Páteř a budování-k{1}}vytváření optických propojení

Catv a vysílání:Distribuce optického signálu a propojení zařízení

Průmyslové sítě:Vláknová spojení v automatizačních a komunikačních systémech, kde je vhodná environmentální specifikace

Rozhraní sc push{0}}pull je zvláště praktické pro aplikace vyžadující častou instalaci a demontáž konektoru.

Pro OEM a projektové objednávky lze konektor nakonfigurovat podle požadavků, včetně:

Pro sériovou výrobu by měly být před hromadnou výrobou potvrzeny použitelné výkresy, optické specifikace, konstrukce kabelu, požadavky na toleranci a kontrolní kritéria.

Každá výrobní šarže by měla být před odesláním ověřena podle schválené specifikace produktu. Mezi klíčové položky kontroly patří:

Ukončete-kontrolu obličeje:Znečištění, škrábance, třísky a vady leštění

Testování ztráty vložení:Ověření oproti zadané maximální hodnotě

Zkouška ztráty vratky:Ověření výkonu zpětného{0}}odrazu upc

Kontrola objímky a rozměrů:Kritické rozhraní a montážní rozměry

Kontrola sestavy konektoru-do{1}}kabelu:Stav bot, pouzdra, krimpování a{0}}odlehčení tahu

Testování páření/trvanlivosti:Ověření výkonu konektoru po opakovaném spojení tam, kde je to požadováno

Environmentální testování:Testování teploty nebo vlhkosti, pokud to vyžaduje specifikace projektu

U objednávek OEM mohou být definovány dodatečné mechanické, environmentální nebo optické testy podle platné specifikace nebo zkušební normy zákazníka. Rozměry rozhraní konektoru by se měly řídit podle příslušných požadavků rodiny IEC 61754-4 SC.
