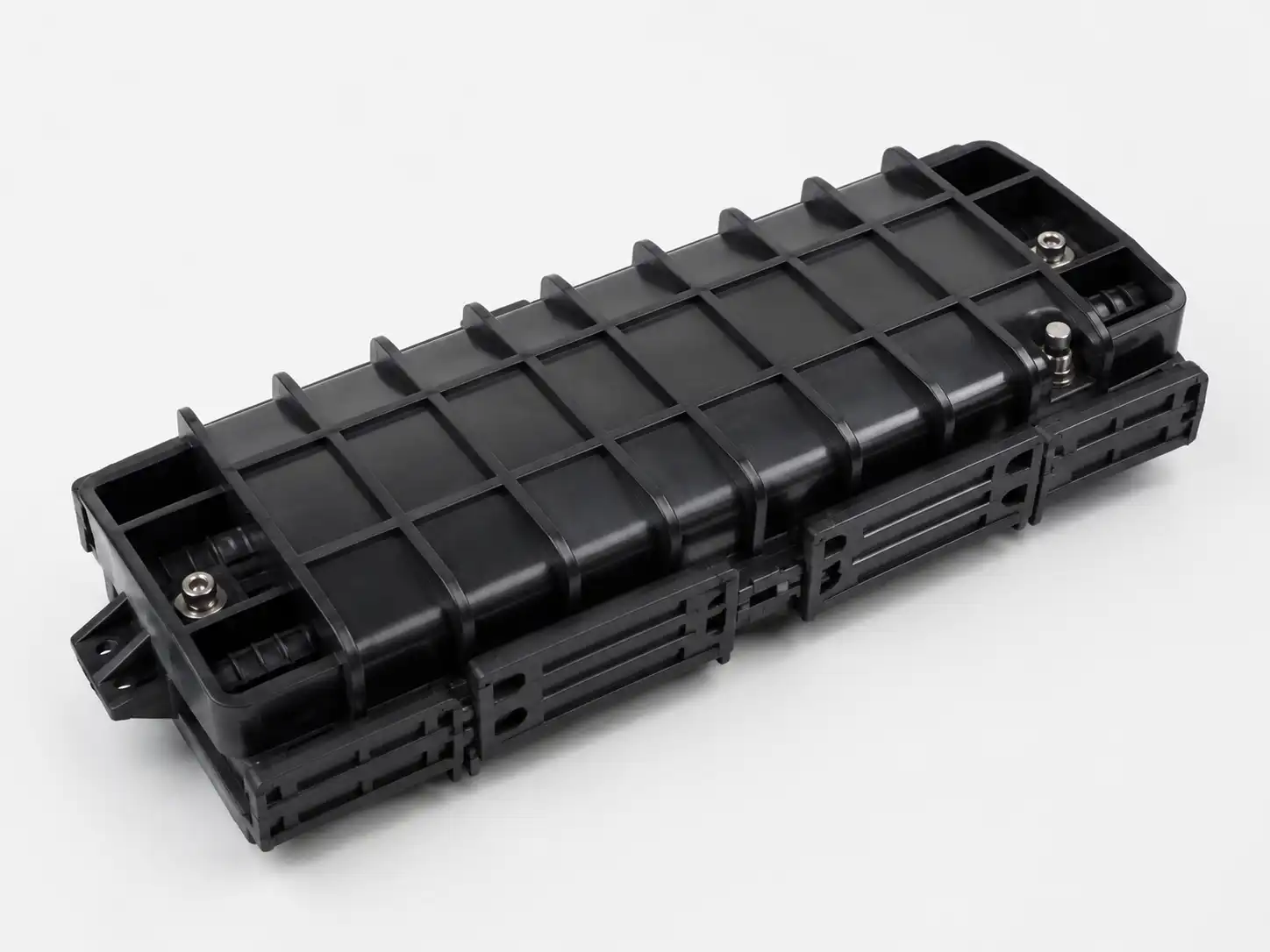

12jádrový horizontální uzávěr optických vláken je kompaktní venkovní kryt pro ochranu a organizaci až 12 jednotlivých-spojů vláken v FTTH a vnějších-sítích závodu. Jeho horizontální inline struktura je vhodná pro kompaktní kabelové spoje, odbočky a místa oprav, kde je omezený prostor a kapacita spojů. Uzávěr používá znovu{6}}zavíratelné mechanické těsnění a konfigurovatelné kabelové vstupy pro praktickou údržbu v terénu.
Technické specifikace
|
Specifikace |
Podrobnosti |
|
Typ produktu |
12vláknový horizontální uzávěr spojky optických vláken |
|
Typ uzávěru |
Horizontální / inline |
|
Maximální kapacita spoje |
12 jednovláknových spojů- |
|
Zásobník na spoje |
1 × 12F zásobník |
|
Kabelové porty |
2 nebo 4 porty; 1-in/1-out nebo 2-in/2-out |
|
Průměr kabelu |
Obvykle Ø5–13 mm,-závisí na konfiguraci |
|
Materiál bydlení |
Technický plast odolný vůči UV-; Možnosti PC / ABS / PP |
|
Způsob těsnění |
Znovu{0}}vstupné mechanické těsnění |
|
Hodnocení ochrany |
Provedení s krytím IP68 |
|
Provozní teplota |
−40 stupňů až +65 stupňů |
|
Standardní barva |
Černý |
Správa struktury a vláken
Uzávěr kombinuje ochranné pouzdro, těsnící systém, kabelové -komponenty pro vstup kabelů, spojovací plech, -oblast vedení vláken a upevňovací body-pevnosti- kabelu. Zásobník na spoje 12F udržuje pouzdra spojů a prověšení vláken organizované při zachování řízeného vedení vláken. Držák kabelu izoluje vnější tažné síly od oblasti spoje, čímž snižuje mechanické namáhání během instalace a servisu.
Znovuvstupná mechanická struktura umožňuje technikům otevřít kryt za účelem kontroly, opravy nebo úpravy sítě, aniž by museli vyměnit celý uzávěr.
Kompatibilita a instalace kabelů
Před objednáním si ověřte počet vláken, vnější průměr kabelu, -vstupní množství kabelu, konstrukci kabelu, pevnost-typ prvku a požadovaný způsob instalace. Tyto parametry určují vhodnou konfiguraci portu a těsnění.
Uzávěr může být dodán pro použití ve vzduchu, na sloupu/na stěně,{0}}na potrubí, v šachtě/průlezu, v podzemí a přímo zakopané-s požadovaným příslušenstvím pro montáž a těsnění. Během instalace by měly být pláště kabelů a pevnostní prvky před vedením vláken bezpečně upevněny a měl by být dodržen minimální poloměr ohybu stanovený výrobcem.
Aplikace
Mezi typické aplikace patří:
Pokles FTTH a rozdělení distribuce na okrajových-bodech kompaktní sítě
Kabelové spoje na anténu a sloup{0}} tam, kde je omezený prostor
Instalace potrubí a ručních otvorů vyžadující chráněné inline spojování
Body opravy kabelů po poškození trasy nebo údržbě
Pobočková připojení ve venkovských širokopásmových sítích a sítích poslední{0}}mile
Venkovní spoje na stěnu-v blízkosti budov a přístupových uzlů
OEM/ODM a dodávky
DIMI podporuje označení logem OEM, vlastní balení, barvu pouzdra, konfiguraci portů kabelu{0}} a sady příslušenství. U projektových zakázek mohou inženýři před výrobou zkontrolovat počet vláken, průměr kabelu, prostředí instalace a požadavky na značku. Mohou být dodány vzorky pro hodnocení produktu a schválení projektu.
Kontrola kvality a dokumentace
Kontrola kvality zahrnuje vstupní kontrolu materiálu,{0}}kontrolu montáže během procesu, těsnění a mechanické ověření, dokončenou-kontrolu produktu a kontrolu exportního-balení. Použitelné testování produktu může zahrnovat testování těsnění IP68, tahu a zadržení kabelu, nárazu, rozdrcení, ohybu, teplotních cyklů, stárnutí UV zářením a solným{5}}nástřikem pro příslušné kovové součásti.
Pro hodnocení projektu lze poskytnout datové listy, záznamy o kontrolách a příslušné zkušební zprávy. Výrobní systém společnosti DIMI zahrnuje certifikace řízení kvality ISO 9001:2015 a TL-9000.
Objednávání a logistika
MOQ
100 ks pro standardní hromadné objednávky; vzorové objednávky dostupné pro hodnocení.
01
Zpracování
Obvykle 7–14 pracovních dnů po specifikaci a potvrzení objednávky.
02
Doprava
Obvykle 20–30 dní po moři, letecky nebo expresně, v závislosti na destinaci a způsobu dopravy.
03
Obal
Individuální ochranné balení a exportní kartony; paletizace a vlastní etiketování dostupné pro projektové zakázky.
04
Platba
T/T nebo L/C lze použít pro standardní B2B objednávky; u kvalifikovaných projektů lze potvrdit jiná ujednání.
05
FAQ
Otázka: Může být uzávěr dodán jako kompletní instalační sada?
A: Ano. Kompletní sada může obsahovat misku na spoje, těsnicí součásti, díly pro upevnění kabelu-, ochranné manžety na spoje a požadované montážní příslušenství. Přesný kusovník by měl být uveden v nabídce, aby se předešlo nesouladu příslušenství.
Otázka: Dokážete porovnat stávající uzávěr nebo konkurenční model?
A: Ano. U náhradních nebo soukromých{1}}projektů štítků mohou kupující poskytnout existující vzorek, kresbu, fotografie nebo číslo modelu. DIMI může zkontrolovat mechanickou konfiguraci a vyvinout odpovídající nebo ekvivalentní verzi OEM, kde je to technicky proveditelné.
Otázka: Jaké informace by měly být součástí RFQ?
Odpověď: Uveďte požadované množství, cílovou zemi, model kabelu, očekávaný roční nebo projektový objem, požadavky na balení a veškeré požadované kontrolní nebo certifikační dokumenty. Pro ne-standardní projekty se doporučuje datový list kabelu nebo existující vzorek uzávěru.
Otázka: Můžete podpořit postupné nebo opakované projektové zakázky?
A: Ano. Programy-projektových a opakujících se dodávek mohou být uspořádány s plánováním výroby na základě předpokládaného množství, stability specifikací a požadovaných dodacích lhůt.
Otázka: Jaké dokumenty mohou doprovázet hromadnou zásilku?
Odpověď: V závislosti na objednávce může dokumentace obsahovat obchodní fakturu, seznam balení, osvědčení o původu, produktový list, kontrolní záznamy a příslušné protokoly o zkouškách. Před potvrzením objednávky je třeba si vyžádat dokumentaci-specifickou k projektu.
Otázka: Lze uzávěr objednat v různých konfiguracích v rámci jednoho projektu?
A: Ano. Pokud projekt vyžaduje více variant, lze specifikovat různá uspořádání portů, konfigurace{1}}kabelových vstupů, barvy a sady příslušenství. Každá konfigurace by měla být před hromadnou výrobou potvrzena a zdokumentována.
Otázka: Lze zajistit kontrolu třetí{0}}stranou?
A: Ano. Pokud to vyžaduje kupující nebo smlouva o projektu, může být koordinována kontrola třetí stranou. Rozsah kontroly, metoda odběru vzorků, požadavky na testování a kontrolní agentura by měly být dohodnuty před výrobou.
Otázka: Mohou být podporovány naléhavé objednávky?
Odpověď: Urychlenou výrobu lze vyhodnotit podle aktuální kapacity, dostupnosti materiálu, množství objednávky a konfigurace. Kupující by měli při žádosti o cenovou nabídku uvést požadované datum dodání, aby bylo možné společně zkontrolovat možnosti výroby a dopravy.
