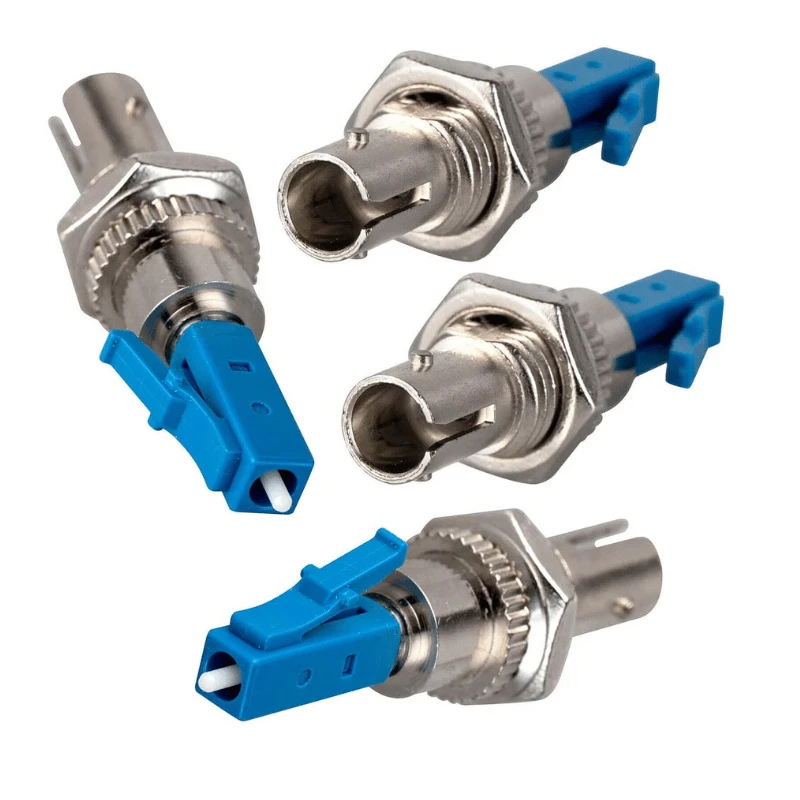

Adaptér LC to ST Fiber Optic Cable Adapter je hybridní adaptér z optických vláken navržený pro připojení LC-koncového vlákna s ST-vláknem zakončeným ST-bez přerušování stávajících kabelů. Využívá přesné zarovnávací komponenty pro udržení stabilního spojení vláken, vhodné pro singlemode a multimode sítě.
Specifikace adaptéru
|
Parametr |
Specifikace |
|
Typ adaptéru |
Hybridní adaptér LC na ST |
|
LC rozhraní |
LC samice |
|
Rozhraní ST |
ST samice |
|
LC objímka |
1,25 mm |
|
ST Ferrule |
2,5 mm |
|
Typ vlákna |
Singlemode OS2; Multimode OM1/OM2/OM3/OM4 |
|
Polský typ |
UPC; APC k dispozici pro příslušné konfigurace |
|
Zarovnávací objímka |
Zirkonová keramika |
|
Ztráta vložení |
Typické menší nebo rovné 0,3 dB; Maximální nebo menší než 0,5 dB. |
|
Návratová ztráta |
větší nebo rovno 45 dB UPC; Větší nebo rovno 60 dB APC |
|
Opakovatelnost |
Menší nebo rovno 0,1 dB |
|
Trvanlivost páření |
Větší nebo rovno 500 cyklům |
|
Bydlení |
Plast s vysokou{0}}pevností; kovové pouzdro volitelné |
|
Montáž |
Panel-připevnění |
|
Provozní teplota |
-25 stupňů až +70 stupňů |
|
Konfigurace |
Simplex; k dispozici duplexní sestava |
Kompatibilita konektoru
Adaptér poskytuje přímé mechanické spojení mezi lc a st konektory, takže je vhodný, když zařízení, patch panely nebo instalovaná kabeláž používají různá rozhraní konektorů.
Lc strana:Kompatibilní se standardními lc konektory pomocí 1,25 mm ferule.
St strana:Kompatibilní se standardními st konektory pomocí 2,5 mm objímky a bajonetové spojky.
Singlemode:Podporuje konfigurace os{0}/125 μm s upc nebo příslušným apc leštěním.
Multimode:Podporuje konfigurace om{0}/125 μm a om2/om3/om4 50/125 μm.
Míchání konektoru:Adaptér mění pouze rozhraní konektoru; připojená vlákna by měla zůstat přizpůsobena požadovanému režimu přenosu a optickému systému.
Struktura adaptéru
Adaptér se skládá z bočního rozhraní LC-, bočního rozhraní ST{1}}, přesné vyrovnávací objímky, krytu a montážní konstrukce.
Keramická zirkoniová objímka udržuje soustřednost ferule během spojování, což pomáhá kontrolovat boční nesouosost a optické ztráty vložení.
Standardní pouzdro je z-plastu s vysokou pevností pro instalaci do kompaktního panelu. Pro zařízení s různými mechanickými požadavky lze specifikovat kovové pouzdro, typ příruby, zaklapávací{2}}zádrž, závitovou montáž a další uspořádání půdorysu.
Aplikace
Migrace sítě:Připojuje nové lc-zařízení ke stávající koncové infrastruktuře optických vláken bez výměny kompletního kabelového spojení.
Patch panely a odfs:Poskytuje smíšenou lc/st konektivitu v distribučních a záplatovacích systémech.
Testovací zařízení:Propojuje lc propojovací kabely s porty st na optických testovacích přístrojích a měřicích zařízeních.
Telekomunikační sítě:Podporuje smíšené-instalace konektorů během rozšiřování sítě nebo výměny zařízení.
Podnikové a kampusové sítě:Vhodné pro starší infrastrukturu, která zůstává v provozu spolu s lc-zařízením.
Průmyslové a přístrojové systémy:Poskytuje konverzi konektorů tam, kde stávající optické zařízení používá rozhraní st.
Hybridní adaptéry se speciálně používají pro smíšená-prostředí konektorů a migraci zařízení, kde je opětovné ukončení{1}}nežádoucí.
Přizpůsobení / OEM
Kombinace rozhraní:Lc-st, lc-sc, lc-fc, sc-st a další hybridní konfigurace.
Režim vlákna:Os2, om1, om2, om3 nebo om4.
Polština:Upc nebo apc, kde jsou mechanicky a opticky kompatibilní.
Bydlení:Plast nebo kov; k dispozici přizpůsobená barevná identifikace.
Montáž:Půdorys panelu, přírubový, závitový, zacvakávací-nebo zákazník{1}}určený rozměr panelu.
Konfigurace:Simplexní nebo párové duplexní uspořádání.
Identifikace:Logo, číslo dílu, identifikace konektoru a další označení.
Obal:Hromadné balení, jednotlivé tašky, před{0}}roztříděné sady a soukromé-balení štítků.
Kvalita a kontrola
Kontrola kvality by měla zahrnovat jak optický výkon, tak mechanickou kompatibilitu. Každá výrobní dávka může být zkontrolována podle dohodnuté specifikace, přičemž klíčové položky kontroly zahrnují:
Vizuální a rozměrová kontrola krytu a rozhraní
Kontrola vyrovnání objímky a pouzdra LC/ST
Měření vložného útlumu
Měření ztráty zpětného toku pro specifikované singlemode konfigurace
Zaměnitelnost konektoru a ověření spojení
Testování odolnosti spojení
Kontrola skříně a montážní konstrukce
Značení, ověřování množství a balení
Záznamy o kontrole mohou být poskytnuty podle požadavků projektu.
FAQ
Otázka: Vyžaduje adaptér pro instalaci nějaké speciální nástroje?
Odpověď: Obvykle nejsou vyžadovány žádné speciální nástroje pro optické zakončení. Adaptér je určen pro mechanické spojení konektorů a instalaci panelu. Pokud je dodávána přizpůsobená montážní struktura, instalace by měla probíhat podle příslušného zařízení nebo designu panelu.
Otázka: Lze adaptér použít pro vnitřní i venkovní optické systémy?
Odpověď: Je primárně určen pro chráněné vnitřní instalace, instalace-místnosti, rack, patch-panely a skříně. Při venkovním nasazení by měl být adaptér instalován uvnitř vhodného krytu odolného proti povětrnostním vlivům, nikoli vystaven přímému dešti, prachu nebo dlouhodobým podmínkám prostředí.
Otázka: Mohu si objednat vzorky před hromadným nákupem?
A: Ano. Před hromadnou výrobou lze dodat vzorky pro vyhodnocení konektoru, rozměrů, montáže a optického-výkonu. Požadavky na vzorky a poplatky lze potvrdit podle požadované konfigurace a množství.
Otázka: Můžete dodat adaptéry podle nainstalovaného{0}}čísla dílu systému?
Odpověď: Pro technické srovnání lze použít referenční číslo dílu, ale výroba by měla být založena na ověřených rozměrech a požadavcích na výkon spíše než na samotném čísle dílu. Zákazníci mohou poskytnout vzorky, výkresy nebo datové listy pro kontrolu kompatibility.
Otázka: Jak jsou optické adaptéry baleny pro mezinárodní zásilky?
Odpověď: Adaptéry jsou běžně chráněny proti kontaminaci a fyzickému poškození během manipulace a přepravy, přičemž vnitřní obal a vhodné vnější kartony jsou vybrány podle objednaného množství. Individuální nebo přizpůsobené balení může být uspořádáno pro objednávky OEM a distributorů.
Otázka: Jaká je typická dodací lhůta objednávky?
Odpověď: U standardních komerčních objednávek je typická dodací lhůta 7–14 dní, po níž následuje přibližně 20–30 dní dodací lhůty v závislosti na destinaci a způsobu dopravy. Přizpůsobené nebo velké{5}}objemové objednávky by měly být naplánovány samostatně po potvrzení specifikace.
Otázka: Jaké platební podmínky jsou k dispozici pro objednávky?
Odpověď: Mezi běžné platební metody patří T/T, L/C, PayPal a kreditní karta. U kvalifikovaných objednávek lze projednat jiná platební ujednání, přičemž konečné podmínky budou potvrzeny v nabídce nebo kupní smlouvě.
