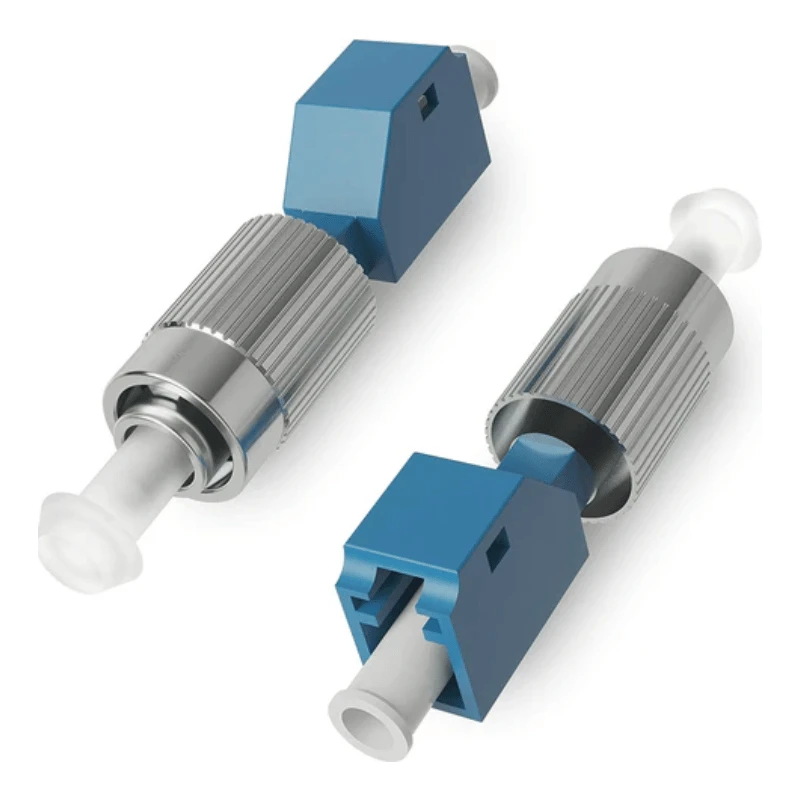

Adaptéry optických vláken LC na FC jsou hybridní adaptéry -na{1}}zásuvky určené k připojení optických komponentů s koncovkou LC-a FC-koncovou FC bez přerušování-vlákna. Standardní konfigurace je LC/UPC až FC/UPC, simplexní, singlemode OS2 9/125 μm, s přesnou zirkonovou keramickou zarovnávací objímkou. Pro požadavky projektu lze specifikovat různé typy leštění konektorů, režimy vláken, materiály pouzdra a montážní konfigurace.
Specifikace adaptéru
|
Parametr |
Standardní specifikace |
||
|
Typ adaptéru |
Hybridní adaptér LC na FC |
||
|
Konfigurace konektoru |
LC/UPC na FC/UPC |
||
|
Pohlaví |
Žena-na{1}}ženu |
||
|
Kanál |
Simplexní |
||
|
Režim vlákna |
Singlemode OS2 9/125 μm |
||
|
Zarovnávací objímka |
Přesná zirkonová keramika |
||
|
Typická ztráta vložení |
Menší nebo rovno 0,3 dB |
||
|
Návratová ztráta |
Větší nebo rovno 50 dB, UPC |
||
|
Trvanlivost |
Větší nebo rovno 500 párovacích cyklů |
||
|
Provozní teplota |
-25 stupňů až +70 stupňů |
||
|
Skladovací teplota |
-40 stupňů až +85 stupňů |
||
|
Montáž |
Montáž na panel |
||
|
Bydlení |
Technické plasty nebo kovy |
||
|
Platné normy |
Požadavky na rozhraní IEC 61754-20 / IEC 61754-13; RoHS |
||
Rozhraní LC splňuje rozměrové požadavky rodiny konektorů LC, zatímco strana FC používá standardizované 2,5mm rozhraní ferule a konstrukci šroubovací-spojky.
Kompatibilita konektoru
Adaptér je navržen pro přímé propojení LC-to{1}}FC, takže je užitečný tam, kde zařízení, propojovací panely nebo stávající optická infrastruktura používají různé platformy konektorů.
LC strana:Kompatibilní se standardními LC konektory; Lze specifikovat konfigurace UPC a APC.
Strana FC:Kompatibilní se standardními FC konektory pomocí odpovídající konfigurace PC/UPC nebo APC.
Režimy vláken:siSglemode OS2 je standardní konfigurace; Multimode verze jako OM3 a OM4 mohou být dodány, když je design adaptéru a vyrovnávací pouzdro odpovídajícím způsobem sladěny.
Polská shoda:Typy leštění konektorů by měly být vybrány podle spojovacích součástí. Rozhraní LC a FC mají samostatné rozměrové specifikace IEC.
U sítí se smíšeným konektorem eliminuje hybridní adaptér nutnost vyměňovat jinak provozuschopné propojovací kabely nebo znovu{0}}ukončovat nainstalované vlákno.
Struktura adaptéru
Adaptér se skládá ze dvou konektorových zásuvek, přesné vyrovnávací objímky a vnějšího pouzdra s požadovanou strukturou pro uchycení panelu-.
Keramická zirkoniová objímka udržuje vyrovnání ferule během spojování a rozpojování, což pomáhá kontrolovat ztrátu optické vazby. Strana LC používá rozhraní kompaktního typu- se západkou, zatímco strana FC obsahuje mechanismus závitové spojky charakteristický pro konektory FC.
Možnosti pouzdra zahrnují-pevnostní technický plast nebo kov, v závislosti na mechanických požadavcích a designu panelu. Konfigurovat lze také protiprachové kryty, konstrukce uzávěrů, různé konstrukce přírub a{2}}specifické montážní prvky pro zákazníka.
Aplikace
Telecom a ODF systémy
Používá se k připojení propojovacích kabelů LC a FC v rámci optických distribučních rámů, optických panelů a zařízení nosné sítě.
Datová centra a podnikové optické sítě
Vhodné pro migraci zařízení nebo starší-do{1}}nové infrastruktury, kde musí rozhraní LC a FC koexistovat.
Distribuční zařízení FTTx
Lze jej integrovat do optických rozvodných skříní, skříní, ukončovacích panelů a dalších síťových zařízení pro přístup{0}}, kde jsou vyžadovány různé typy konektorů.
Zařízení pro testování a měření vláken
Poskytuje vyměnitelné rozhraní LC-to{1}}FC pro optické testovací přístroje a laboratorní nebo produkční testovací panely.
OEM vláknité panely a sestavy
Vhodné pro výrobce panelů, výrobce skříní a systémové integrátory vyžadující specifikovanou konfiguraci hybridního adaptéru.
Přizpůsobení / OEM
Kombinace konektorů:Lc-fc a další hybridní konfigurace.
Polština:Upc nebo apc podle konfigurace protikusu.
Režim vlákna:Os2 singlemode a vybrané multimode konfigurace.
Rukáv:Zirkonová keramika; alternativní materiály rukávů mohou být vyhodnoceny pro konkrétní aplikace.
Pouzdro: Plastová nebo kovová konstrukce.
Montáž:Standardní montáž na panel, přírubové/bezpřírubové konstrukce, spony nebo{0}}zákaznická montážní geometrie.
Ochrana:Protiprachové krytky nebo uzávěry.
Identifikace:Barva krytu, logo, číslování portů, číslo dílu a označení čárovým kódem.
Obal:Hromadné, jednotlivé sáčky nebo zákaznické-balení.
Kvalita a kontrola
Kontrola kvality by měla zahrnovat jak optický výkon, tak mechanickou spolehlivost. Mezi typické položky kontroly patří:
Testování vložného útlumu a zpětného útlumu pro specifikovanou konfiguraci konektoru a leštění.
Rozměrová kontrola rozhraní adaptéru, montážních prvků a součástí vyrovnání.
Ověření vyrovnání objímky a objímky pro udržení opakovatelného párování.
Testovací-cyklus pro ověření mechanické odolnosti.
Vizuální kontrola vad krytu, stavu objímky, znečištění a poškození rozhraní konektoru.
Testování teploty a prostředí, pokud to vyžaduje specifikace projektu.
Dokumentace o materiálu a shodě, včetně požadavků souvisejících s RoHS-, pokud jsou specifikovány.
Kontrolní kritéria a protokoly o zkouškách lze sladit s výkresy zákazníka, nákupními specifikacemi nebo příslušnými standardy optických -komponent.
FAQ
Otázka: Můžete poskytnout vzorky před hromadnou objednávkou?
A: Ano. Před hromadným nákupem lze poskytnout vzorky pro specifikaci, kompatibilitu konektorů a vyhodnocení sestavy. Množství vzorku a případné poplatky za vzorky lze potvrdit na základě požadované konfigurace.
Otázka: Jaká je MOQ pro optické adaptéry LC to FC?
Odpověď: Pro standardní konfigurace je MOQ obvykle 100 kusů. Konfigurace OEM, speciální materiály nebo přizpůsobené balení mohou vyžadovat jiné MOQ, které lze potvrdit před cenovou nabídkou.
Otázka: Jaká je typická dodací lhůta pro hromadné objednávky?
Odpověď: Typická doba zpracování je 7–14 dní v závislosti na množství objednávky a konfiguraci. Doba dodání je obvykle 20–30 dní, s konečným harmonogramem potvrzeným podle místa určení a způsobu dopravy.
Otázka: Jaké platební metody přijímáte?
Odpověď: Obvykle přijímáme T / T, L / C, PayPal a kreditní kartu. U kvalifikovaných zakázek nebo specifických požadavků projektu lze projednat jiné platební podmínky.
Otázka: Jaké způsoby dopravy jsou k dispozici?
Odpověď: Objednávky mohou být odeslány expresní, leteckou nebo námořní dopravou v závislosti na množství, požadavcích na doručení a místě určení. Termíny DDP, DAP a EXW lze sjednat také dle objednávky.
Otázka: Můžete poskytnout kontrolní zprávy s objednávkou?
A: Ano. Inspekční dokumentaci lze dodat dle dohodnutých požadavků zakázky. Typické záznamy mohou zahrnovat ztrátu vložení, ztrátu návratu, kontrolu rozměrů a výsledky vizuální kontroly.
Otázka: Jak mám specifikovat adaptér, když žádám o cenovou nabídku?
Odpověď: Poskytněte požadovanou kombinaci konektoru LC/FC, lesk UPC nebo APC, simplexní nebo jinou konfiguraci, režim vlákna, typ krytu, požadavky na montáž, množství a požadavky na balení. Pro přizpůsobené verze se doporučují výkresy nebo referenční vzorky.
