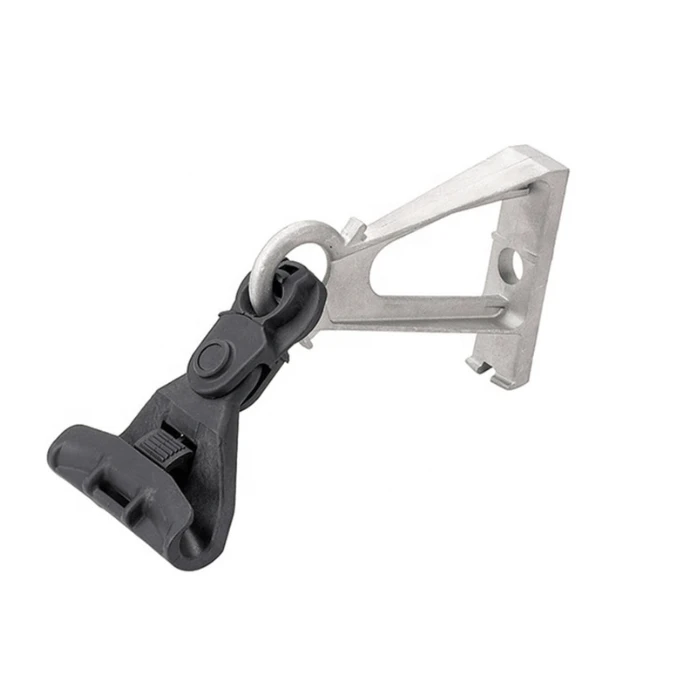

Závěsná svorka pro kabel z optických vláken je navržena tak, aby podpírala a zajišťovala vzdušné kabely z optických vláken na mezilehlých sloupech, věžích nebo konstrukcích s příčnými rameny. Sestava svorky kombinuje nosné -tělo, kontaktní vložku kabelu- nebo předtvarované pancéřové tyče a montážní materiál pro rozložení mechanické zátěže a zároveň omezení nadměrného tlaku na plášť kabelu.
Technické specifikace
|
Parametr |
Specifikace |
|
Použitelné typy kabelů |
ADSS, obrázek-8, kulaté samonosné, vybrané kabely FTTH |
|
Průměr kabelu |
Ø6–20 mm; další rozsahy dostupné přizpůsobením |
|
Typické jmenovité mechanické zatížení |
10–30 kN pro standardní modely; zesílené konfigurace až do 100 kN |
|
Použitelné rozpětí |
Až 400 m pro standardní konfigurace |
|
Konfigurace linky |
Rovné trasy a střední úhly vychýlení |
|
Bydlení |
Litá hliníková slitina nebo specifická kovová konstrukce |
|
Kabel-kontaktní materiál |
EPDM nebo jiný elastomer odolný vůči UV záření a povětrnostním podmínkám- |
|
Pancéřové tyče |
Pozinkovaná ocel nebo hliník-potažená ocel, v závislosti na konfiguraci |
|
Železářské zboží |
Nerezová ocel 304/316 nebo pozinkovaná ocel |
|
Provozní teplota |
Obvykle -40 stupňů až +65 stupňů |
|
Povrchová ochrana |
Eloxování, galvanizace nebo jiná specifikovaná ochrana proti korozi |
|
Hmotnost |
Přibližně 0,45–2,8 kg, v závislosti na modelu |
Mechanický design a kompatibilita kabelů
Závěsná svorka je navržena tak, aby udržela polohu kabelu při současném rozložení nosné síly na kontaktní plochu kabelu. U konfigurací využívajících předtvarované spirálové pancéřové tyče se tyče přizpůsobují povrchu kabelu a rozdělují mechanické napětí po delší kontaktní délce, čímž snižují lokalizované zatížení vnějšího pláště.
EPDM nebo ekvivalentní elastomerová vložka může poskytnout dodatečné tlumení a tření mezi kabelem a tělem svorky. To je důležité zejména pro vzdušné trasy vystavené-pohybu způsobenému větrem a změnám teploty.
Průměr kabelu musí odpovídat specifikovanému rozsahu svorky. Svorka by neměla být vybírána pouze podle jmenovitého typu kabelu; skutečný hotový vnější průměr a instalační zatížení by měly být zkontrolovány podle specifikace modelu.
Aplikace
Závěsná svorka se používá pro umístění nadzemních optických kabelů v:
- Anténní sítě FTTH a FTTx
- ADSS přístupové a páteřní sítě
- Telekomunikační vedení na inženýrských sloupech
- Venkovská a městská širokopásmová infrastruktura
- Areál, průmyslový park a privátní komunikační sítě
- Komunikační systémy energetické sítě používající kompatibilní samonosný optický kabel-
- Dopravní a infrastrukturní komunikační cesty
Způsob instalace
Svorku lze nainstalovat na stožáry, věže nebo příčná -ramena pomocí kompatibilních tyčových šroubů, řemínků z nerezové oceli, J-háčků, třmenů ve tvaru U- nebo speciálních montážních konzol v závislosti na zvolené konfiguraci hardwaru.
Pro standardní aplikace zavěšení:
Potvrďte skutečný vnější průměr kabelu a zvolený rozsah svorky.
Zkontrolujte rozpětí, úhel trasy, zatížení větrem/ledem a požadované mechanické zatížení.
Umístěte kabel správně do těla svorky nebo předem vytvarované závěsné sestavy.
Nainstalujte svorku na určený sloup, věž nebo konzolu.
Utáhněte montážní materiál podle specifikovaného montážního momentu.
Ověřte, zda je kabel bezpečně podepřen bez nadměrného stlačení, deformace pláště nebo ostrého ohýbání.
Přizpůsobení / OEM
K dispozici jsou konfigurace OEM podle průměru kabelu, konstrukce kabelu, požadovaného rozpětí, mechanického zatížení, délky pancéřování-tyče, montážního rozhraní a struktury instalace.
Přizpůsobení může také zahrnovat:
- Rozměry a geometrie těla svěrky
- Předtvarovaná délka a materiál tyče
- Montážní držáky a hardware
- Nerez-ocelové nebo pozinkované součásti
- Označení a identifikace výrobků
- Zákaznické balení a etiketování
Pro hodnocení RFQ by kupující měli poskytnout typ kabelu, skutečný vnější průměr, typické rozpětí, maximální rozpětí, úhel vedení, strukturu instalace a podmínky prostředí.
Kontrola a testování
Mezi typické položky kontroly patří:
- Kompatibilita průměru kabelu a kontrola rozměrů
- Vizuální a povrchová-kontrola
- Ověření materiálu a povlaku
- Testování mechanické zátěže / lomu-
- Silový test uklouznutí nebo přidržení-
- Kontrola uložení hardwaru a upevnění
- Testování odolnosti-korozi tam, kde je specifikováno
- Testování odolnosti polymerních složek vůči UV záření a životnímu prostředí-
Inspekční zprávy a dokumentaci shody lze dodat podle požadavků projektu.
FAQ
Otázka: Lze závěsnou svorku použít pro-dlouhé instalace ADSS?
A: Ano. Standardní konfigurace jsou určeny pro běžná rozpětí antén, zatímco instalace ADSS s dlouhým{1}}rozpětím mohou vyžadovat zesílené nebo dvojité závěsné sestavy. Výběr by měl být založen na maximálním rozpětí a vypočítaném zatížení prostředí.
Otázka: Můžete poskytnout vzorky před hromadnou objednávkou?
A: Ano. Před hromadnou výrobou lze uspořádat vzorky pro posouzení rozměrů,-kabelů a instalace. Vzorové poplatky a přepravné jsou obvykle potvrzeny podle požadovaného modelu a množství.
Otázka: Jaké normy může závěsná svorka splňovat?
Odpověď: Použitelné požadavky závisí na kabelovém systému a cílovém trhu. V případě potřeby lze zkontrolovat technické specifikace IEC, EN, ASTM a-specifické technické specifikace zákazníka. Požadovaná norma nebo specifikace projektu by měla být uvedena před cenovou nabídkou.
Otázka: Jaké balení se používá pro hromadné objednávky?
A: Standardní produkty jsou obvykle baleny do kartonů s ochranným vnitřním obalem a poté umístěny na palety, pokud je to nutné pro exportní manipulaci. Pro velkoobchodní objednávky jsou k dispozici přizpůsobené kartonové značky, štítky produktů, množství a způsoby balení.
Otázka: Jaká je MOQ pro závěsné svorky?
A: Praktická MOQ pro standardní komerční objednávky je 500 kusů na model. Smíšené modely nebo přizpůsobené konfigurace mohou být projednány samostatně podle požadavků výroby.
Otázka: Jaká je typická dodací lhůta pro hromadnou objednávku?
Odpověď: U standardních modelů je typická doba zpracování 7–14 dní po specifikaci a potvrzení objednávky. Přizpůsobené produkty mohou vyžadovat dodatečné nástroje nebo výrobní čas, což bude potvrzeno před zadáním objednávky.
Otázka: Jaké platební podmínky přijímáte?
Odpověď: Obvykle přijímáme T / T, L / C, PayPal a kreditní kartu. Další platební podmínky lze projednat podle hodnoty objednávky, požadavků zákazníka a podmínek spolupráce.
Otázka: Jaké možnosti dopravy a exportu jsou k dispozici?
Odpověď: Objednávky lze zařídit po moři, letecky nebo expresně, v závislosti na množství, naléhavosti a destinaci. Mezi běžné obchodní podmínky patří EXW, DAP a DDP, přičemž konečné ujednání o přepravě je potvrzeno dle objednávky a místa určení.
