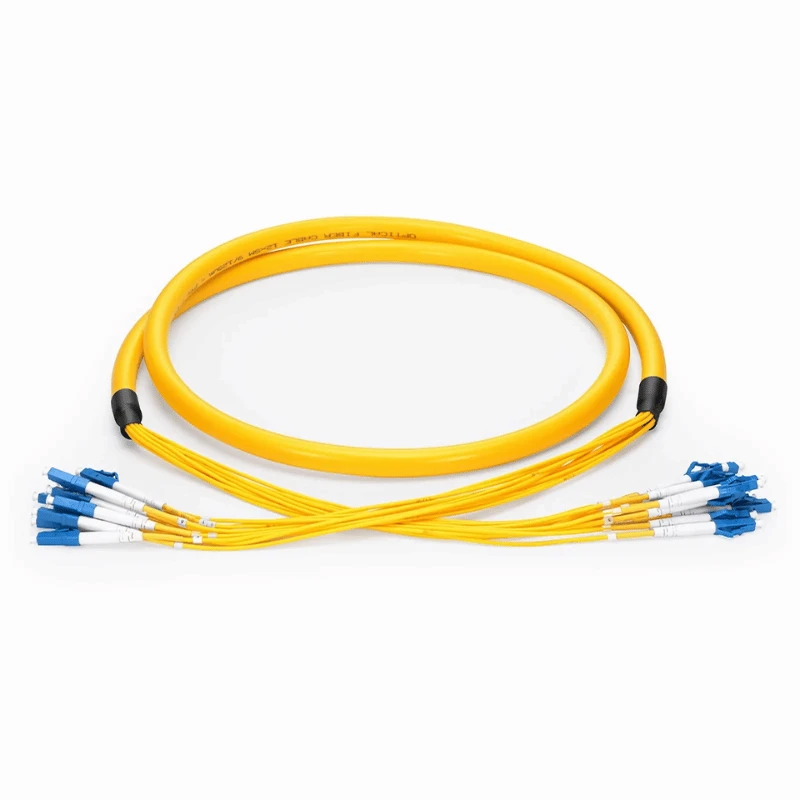

Jednorežimový vláknový kabel MPO do LC je továrně -ukončená sestava OS2, která převádí více-vláknové rozhraní MPO/MTP na jednotlivá duplexní připojení LC.
Technické specifikace
|
Parametr |
Specifikace |
|
Typ produktu |
Jednorežimový optický kabel MPO do LC |
|
Typ vlákna |
OS2 Single Mode, 9/125 μm |
|
Třída vlákna |
G.652.D / G.657.A1 |
|
Počet vláken |
8/12/24 vláken |
|
MPO konektor |
Kompatibilní s MPO/MTP, samec / samice |
|
MPO polština |
UPC / APC |
|
LC konektor |
LC Duplex |
|
LC polština |
UPC / APC |
|
Polarita |
Typ A / Typ B / Typ C |
|
Ztráta vložení |
Standardní ztráta menší nebo rovna 0,35 dB; Low Loss Menší nebo rovno 0,20 dB |
|
Návratová ztráta |
UPC Větší nebo rovno 50 dB; APC Větší nebo rovno 60 dB |
|
Délka kabelu |
Zvyk |
|
Délka průlomu |
Zvyk |
|
Možnosti bundy |
LSZH / OFNP |
|
Provozní teplota |
-20 stupňů až +70 stupňů |
|
Optické testování |
Ztráta vložení / Ztráta návratu |
|
Testovací dokumentace |
Zpráva o individuálním optickém testu |
|
Norma |
IEC 61300-3-35 |
Konfigurace MPO-to{1}}LC Breakout
Kabel používá na jedné straně rozhraní MPO/MTP s více vlákny a na druhé straně rozděluje jednotlivá vlákna přes přerušovací sekci na duplexní připojení LC.
Standardní duplexní vztah mezi počtem vláken MPO a připojením LC je:
|
Počet vláken MPO |
Standardní LC duplexní uspořádání |
|
8 vláken |
4 × LC Duplex |
|
12 vláken |
6 × LC Duplex |
|
24 vláken |
12 × LC Duplex |
Uspořádání vláken na straně LC-je určeno potvrzeným mapováním vláken spíše než samotným počtem vláken.
Konfigurace a ověření
Před výrobou by měla být konfigurace MPO-na{1}}LC zkontrolována podle odpovídajících rozhraní a optických požadavků zamýšleného propojení.
Konfigurace konektoru
Určete pohlaví a lesk MPO podle rozhraní párování MPO. Strana LC používá duplexní konektory s požadovaným leskem UPC nebo APC.
Mapování polarity a vláken
Vyberte typ A, typ B nebo typ C podle požadovaného mapování vláken a stávajícího schématu připojení MPO. Pokud není požadovaná polarita jasná, lze pro potvrzení poskytnout stávající specifikaci kabelu nebo schéma zapojení.
Optická ztráta
Vyberte standardní -ztrátovou nebo nízkou{1}}ztrátovou konfiguraci podle rozpočtu vložení-ztrát celého optického spoje.
Rozměry kabelu
Ověřte celkovou délku kabelu a délku přerušení podle uspořádání zařízení a požadované polohy připojení LC.
MPO-to-LC Assembly Manufacturing
Sestava založená na specifikaci-
Každá sestava je vyrobena z potvrzeného počtu vláken, konfigurace konektoru, polarity, mapování vláken a rozměrů kabelů, přičemž schválená konfigurace se používá jako výrobní reference.
Ukončení MPO/MTP a LC
Konektory MPO/MTP a jednotlivé duplexní konektory LC jsou z výroby-ukončeny podle zadané konfigurace konektoru a vyleštěny pomocí řízených ukončovacích a kontrolních procesů.
Řízený únik
Přerušovací sekce odděluje vlákna do specifikovaných LC spojů při zachování potvrzeného uspořádání vláken během procesu montáže.
Řízení výroby
Výroba optických sestav DIMI-je podporována speciálním optickým testovacím a kontrolním zařízením pro ověření konektoru a optického výkonu před odesláním.
Testování a kontrola
100% optické testování
Každá dokončená sestava prochází před odesláním testováním vložného útlumu a zpětného útlumu, aby se ověřil optický výkon vůči specifikovaným požadavkům.
Konec konektoru-Kontrola obličeje
Koncové plochy konektorů MPO/MTP a LC jsou kontrolovány na znečištění, škrábance, důlky a další podmínky, které mohou ovlivnit spojení konektoru nebo optický výkon.
Ověření 3D geometrie
Kde je to pro konfiguraci konektoru specifikováno, interferometrická kontrola ověřuje geometrii čela konektoru-, včetně výšky vlákna, poloměru zakřivení a odsazení vrcholu.
Testovací dokumentace a sledovatelnost
Individuální optická zkušební data mohou být poskytnuta pro dodanou sestavu, se záznamem o zkoušce propojeným s odpovídající výrobní identifikací, pokud je to vhodné.
Konfigurace specifická pro projekt{{0}
Pro cenovou nabídku mohou kupující poskytnout informace potřebné k definování a ověření sestavy MPO-to{1}}LC:
Podrobnosti o připojení
Rozhraní MPO a konektor pohlaví
Počet vláken
Mapování polarity a vláken
Požadavky na leštění MPO a LC
Fyzické detaily
Celková délka kabelu
Délka vylodění
Požadavek na bundu
Podrobnosti objednávky
Požadované množství
Požadavky na označování nebo identifikaci
Požadavky na balení
Pokud polarita nebo mapování vláken není jasné, lze před výrobou poskytnout pro kontrolu konfigurace stávající specifikace kabelu, schéma připojení, spojovací rozhraní nebo informace o zařízení.
U opakovaných objednávek lze odkazovat na dříve schválenou výrobní specifikaci, aby byla zachována stejná potvrzená konfigurace, když požadavky projektu zůstanou nezměněny.
FAQ
Otázka: Jaký je rozdíl mezi vylamovacím kabelem MPO na LC a kmenovým kabelem MPO?
Odpověď: Přerušovací kabel MPO na LC převádí více{0}}vláknové rozhraní MPO/MTP na jednotlivá duplexní připojení LC, zatímco hlavní kabel MPO udržuje spojení MPO/MTP na obou koncích pro více-vláknové propojení.
Otázka: Jaký je rozdíl mezi MPO a MTP pro kabel MPO na LC?
Odpověď: MPO je standardizované více{0}}konektorové rozhraní pro vlákna, zatímco MTP je výkonnější-konektor založený na rozhraní MPO. Požadovaná konfigurace konektoru by měla odpovídat příslušnému rozhraní určenému pro instalaci.
Otázka: Jak by měl být vybrán kabel MPO na LC pro náhradní instalaci?
Odpověď: Před objednáním přiřaďte náhradní kabel ke stávajícímu počtu vláken, rozhraní MPO, pohlaví konektoru, polaritě, mapování vláken, konfiguraci LC, rozměrům kabelu a optickým požadavkům.
Otázka: Jak ovlivní kabel MPO na LC rozpočet na optické spojení?
Odpověď: Sestava přidává optickému spoji ztrátu konektoru a zakončení, takže její specifikovaná nebo naměřená vložná ztráta by měla být zahrnuta při výpočtu dostupné rezervy ztráty systému.
Otázka: Jaký poloměr ohybu je třeba vzít v úvahu u vylamovacího kabelu MPO na LC?
Odpověď: Minimální poloměr ohybu by měl být potvrzen z vybrané konstrukce kabelu a měl by být zohledněn jak pro hlavní kabelovou část, tak pro vylamovací oblast při vedení sestavy přes omezené prostory.
Otázka: Jaká zkušební dokumentace je dodávána s jednovidovým optickým kabelem MPO do LC?
Odpověď: Mohou být poskytnuta data individuálních optických testů pro dodanou sestavu, včetně naměřených výsledků vložného útlumu a zpětného útlumu pro kontrolu podle specifikovaných požadavků.
Otázka: Jaká je MOQ pro MPO to LC Single Mode Fiber Cable?
Odpověď: Standardní MOQ je 500 kusů na konfiguraci, přičemž konečné množství je potvrzeno podle požadovaného počtu vláken, konfigurace konektoru a požadavků projektu.
Otázka: Jaká je dodací lhůta pro MPO na LC Single Mode Fiber Cable?
Odpověď: Vzorky mohou být obecně dokončeny za 3–5 pracovních dnů, zatímco hromadná výroba obvykle vyžaduje 15–30 pracovních dnů v závislosti na potvrzené konfiguraci a množství objednávky.
